Датчик для снятия электрокардиограммы с высоким входным сопротивлением

168182

A61B5/0408

Заявка: 2016109357, 15.3.2016

Опубликовано: 23.1.2017. Бюл. № 3

Авторы: Н.А. Брюхно, В.В. Огнев, В.В. Стрекалова, А.Ю. Фроликова, П.В. Ястребов

Патентообладатель: ЗАО "ГРУППА КРЕМНИЙ ЭЛ"

Датчик для снятия электрокардиограммы с высоким входным сопротивлением

Формула полезной модели

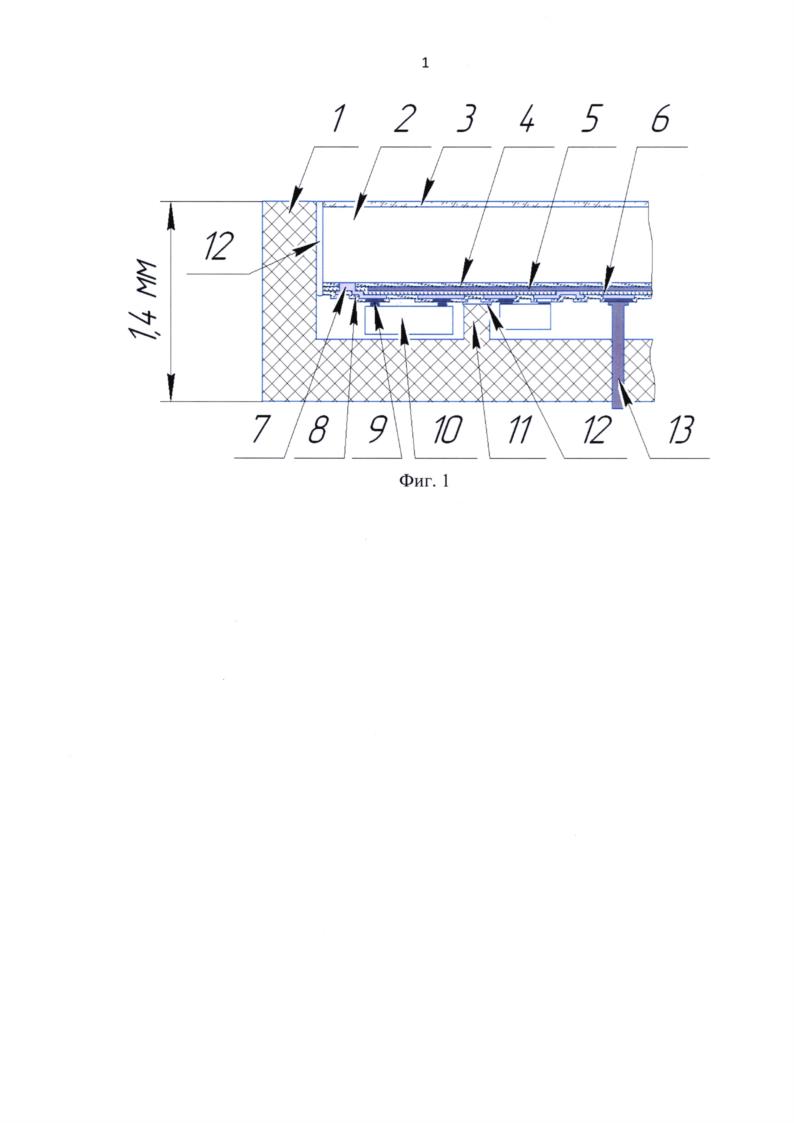

Датчик для снятия электрокардиограммы с высоким входным сопротивлением, состоящий из обкладки конденсатора, рабочая сторона которой покрыта диэлектриком, печатной платы с операционным усилителем, подключенным одним из входов к обкладке конденсатора, средства экранирования, выводами питания и выхода, отличающийся тем, что обкладка конденсатора выполнена из плоскопараллельной кремниевой печатной платы, легированной мышьяком до предела растворимости, на рабочую сторону которой нанесен диэлектрик, а на обратной стороне кремниевой печатной платы выполнены средство экранирования в виде проводящего изолированного экрана и металлизация печатной платы, к которой подсоединены обкладка конденсатора, операционный усилитель, выводы питания и выхода.
