171065
B66C1/32
Заявка: 2016136741, 13.9.2016
Опубликовано: 18.5.2017. Бюл. № 14
Автор: С.Л. Эманов
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"

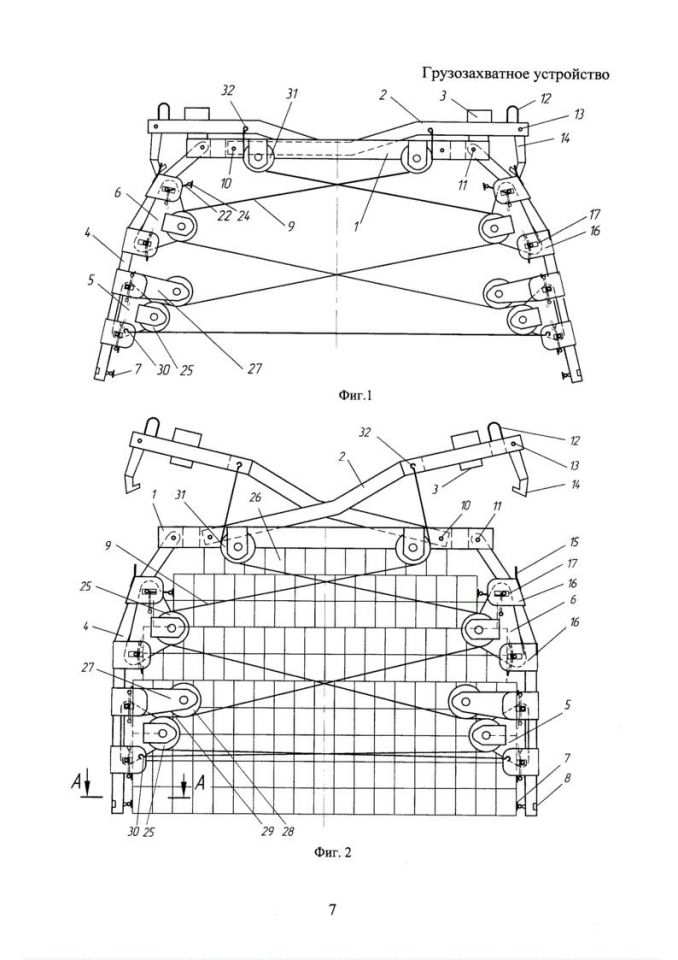

Грузозахватное устройство
Формула полезной модели
Грузозахватное устройство, содержащее раму с подъемными рычагами, с крюками и механизмами фиксации крюков и закрепленные с двух сторон с помощью осей захватные рычаги с кронштейнами, имеющими пазы, прижимные рамки с поперечными стержнями, на которых установлены прижимные рычаги, на концах которых закреплены оси с прижимами, тросы и шкивы, установленные по сторонам рамы, прижимные рамки содержат боковые пластины, на которых установлены шкивы, концы поперечных стержней находятся в пазах кронштейнов, шкивы, установленные на прижимных рамках разных захватных рычагов, соединены между собой тросами, огибающими по одному шкиву на каждом захватном рычаге и раме, одни концы тросов закреплены на нижних кронштейнах захватных рычагов, а другие закреплены на подъемных рычагах, захватные рычаги соединены попарно поперечинами, на которых посредством шарниров установлены двуплечие рычаги с прижимами нижнего ряда, отличающееся тем, что на кронштейнах, расположенных выше нижней прижимной рамки, закреплены консоли с отклоняющими шкивами.
