Изобретение 2288122

2288122
B61F 5/02, B61F 5/16, B61F 3/10
Заявка: 2005114579/11; 13.05.2005
Опубликовано: 27.11.2006. Бюл. № 33
Авторы: Н.И.Никифоров, С.Н.Никифоров
Патентообладатель: Никифоров Николай Иванович

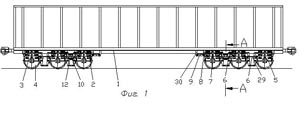

Изобретение относится к рельсовым транспортным средствам и касается конструкции экипажа вагона транспортного средства (ТС). ТС содержит раму 1, трехосные безрамные тележки с колесными парами 4 и буксами. Рама снабжена шкворнями 10, размещенными между средней и задней колесными парами каждой тележки, с закрепленными на них с возможностью вращения относительно вертикальной оси поперечными траверсами 12, соединенными буксовыми поводками 6 или тягами с буксами этих колесных пар, а буксы передней и средней колесных пар соединены между собой, с шарнирами с консистентной или жидкой смазкой, размещаемой в полостях шкворней, поперечных траверс и тяг, или резинометаллическими шарнирами. По другому варианту указанные выше поперечные траверсы снабжены боковыми консолями, которые в свою очередь своими концами шарнирно соединены с буксами. Технический результат – упрощение конструкции экипажа с одновременным повышением его динамических и эксплуатационных качеств, снижение массы экипажа, снижение износа бандажей и гребней.
