Вагон для перевозки автомобилей

2643017

B61D3/02, B61D3/18, B60P3/071

Заявка: 2016121961, 2.6.2016

Опубликовано: 29.1.2018. Бюл. № 4

Автор: В.Н. Ожерельев

Патентообладатель: ФГБОУВО "Брянский государственный технический университет"

ВАГОН ДЛЯ ПЕРЕВОЗКИ АВТОМОБИЛЕЙ

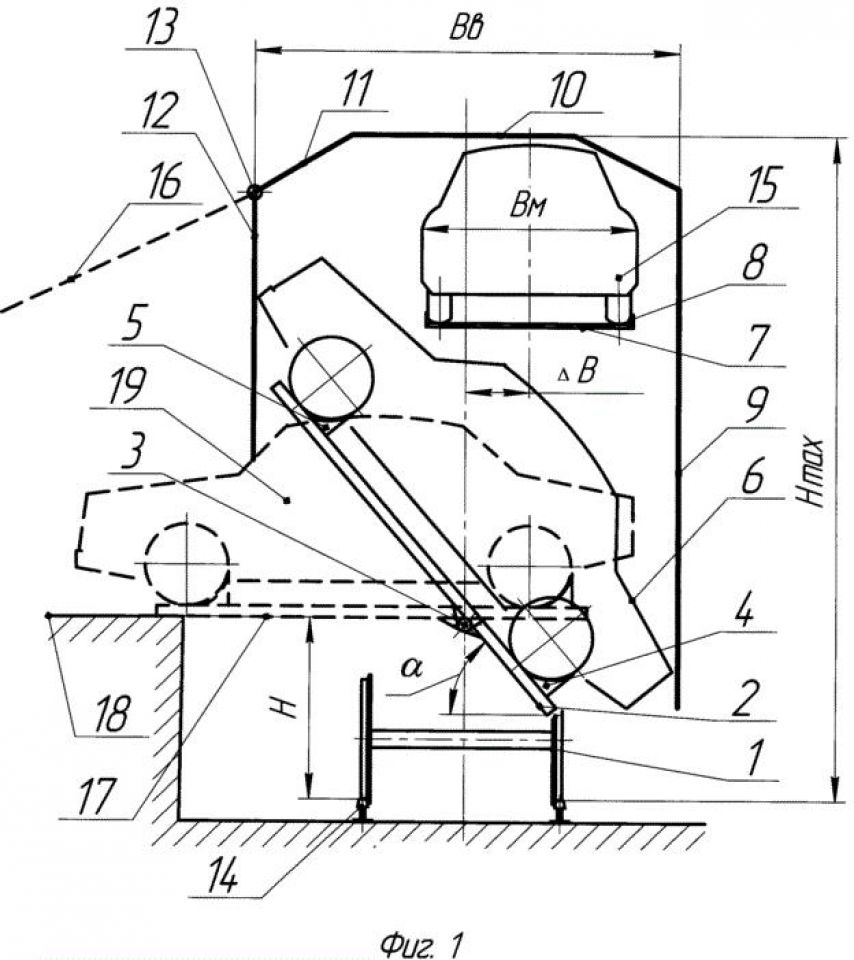

Изобретение относится к железнодорожным транспортным средствам для перевозки легковых автомобилей. Вагон для перевозки легковых автомобилей включает смонтированный на раме в зоне между опорными тележками поворотный на горизонтальной оси (3) настил (2) нижнего яруса погрузки и настил (7) верхнего яруса погрузки, размещенный асимметрично относительно продольно-вертикальной плоскости симметрии вагона, ширина которого меньше ширины вагона. При погрузке боковая стенка вагона поднимается, а настил нижнего яруса погрузки опускается поворотом на угол α относительно оси (3). Автомобиль (19) заезжает с эстакады (18) и стопорится устройствами (5), а настил (2) поворачивается в исходное положение. Изобретение повышает вместимость вагона. 1 ил.
