2824766
B60K17/04, E02F3/76
Заявка: 2023126372, 15.10.2023
Опубликовано: 13.08.2024. Бюл. № 23
Автор: А.А. Мишин
Патентообладатель: Мишин Алексей Александрович
АВТОГРЕЙДЕР

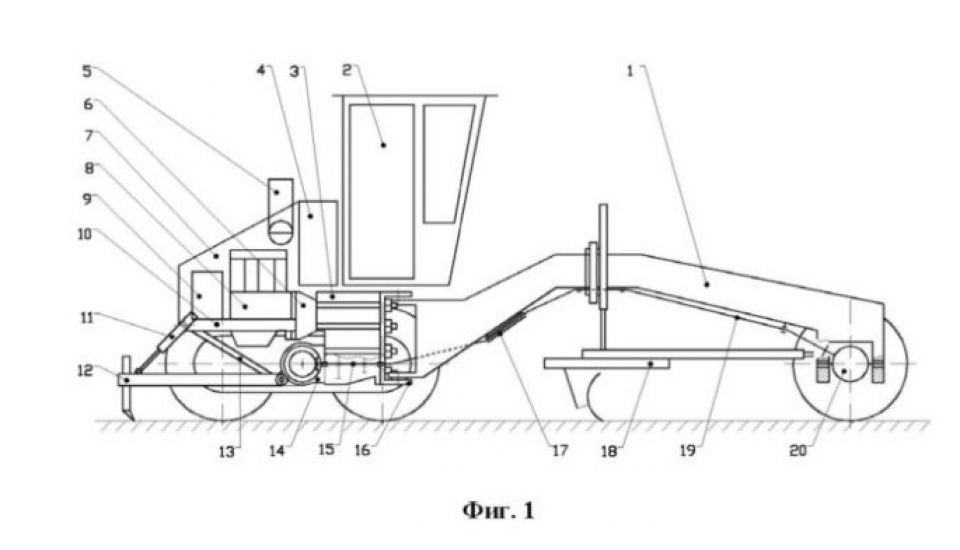

Группа изобретений относится к полноприводным автогрейдерам. Автогрейдер включает шарнирное сочленение рамы и расположенные по обе стороны от нее гидроцилиндры поворота, переднюю раму с закрепленным на ней рабочим оборудованием, прикрепленный к раме через балансирный шкворень управляемый передний мост, соединенные в один блок двигатель и трансмиссию. Передняя рама опирается на кронштейн шарнирного сочленения, который прикреплен к несущему корпусу трансмиссии. Трансмиссия состоит из коробки передач с гидроподжимными муфтами и параллельными друг другу входным и выходным валами, колокола сцепления, прикрепленного со стороны расположенного вверху входного вала коробки к корпусу коробки, балансирной тележки с тормозами в центральном редукторе. Достигается увеличение тяговых характеристик для различных условий работы, уменьшение габаритных размеров для улучшения обзорности. 2 н.п. ф-лы, 4 ил.
