163551
E02F3/76
Заявка: 2016114141/03, 12.4.2016
Опубликовано: 20.7.2016. Бюл. № 20
Авторы: Н.Д. Сергеева, А.В. Матвеев
Патентообладатель: ФГБОУВО "Брянский государственный инженерно-технологический университет"
Бульдозерное оборудование
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ
Формула полезной модели

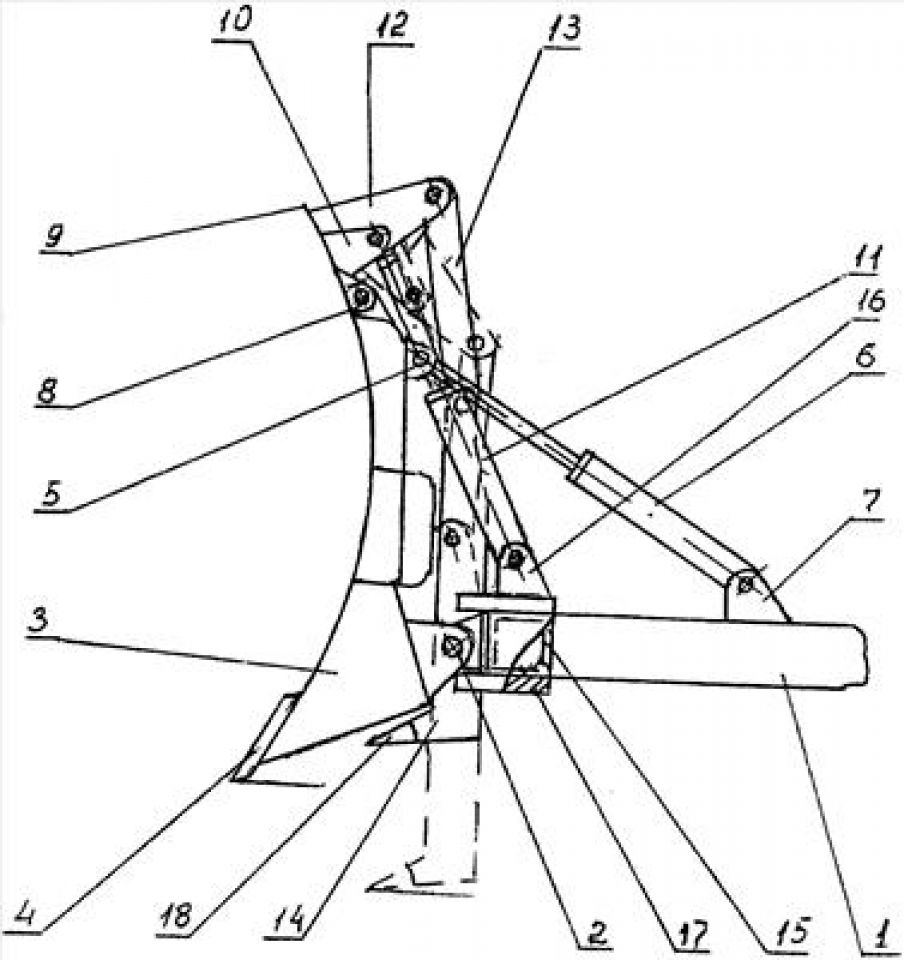

Бульдозерное оборудование, включающее толкающие брусья, раскосы, гидроцилиндры подъема, отвал, состоящий из двух секций, шарнирно соединенные между собой в верхней части с возможностью их разворота на некоторый угол, рыхлящий зуб на тыльной стороне отвала с возможностью вертикального перемещения шарнирно-рычажным механизмом, соединенного с гидроцилиндром, отличающееся тем, что шарнирно соединенными секциями отвала являются его основной корпус и козырек с жестко закрепленными на нем проушинами, соединенные с гидроцилиндром, и рычагом, шарнирно связанным посредством шарнирных тяг с рыхлящим зубом, который взаимодействует при вертикальном перемещении с поперечной балкой, закрепленной на толкающих брусьях, и которая содержит боковые направляющие рыхлящего зуба и проушины, соединенные с гидроцилиндром перемещения рыхлящего зуба.
