Чизельный почвообрабатывающий агрегат

221094
A01B49/00

Заявка: 2023115572, 13.6.2023
Опубликовано: 18.10.2023. Бюл. № 29
Авторы: В.В. Кузнецов, Д.А. Безик, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"



ЧИЗЕЛЬНЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ АГРЕГАТ

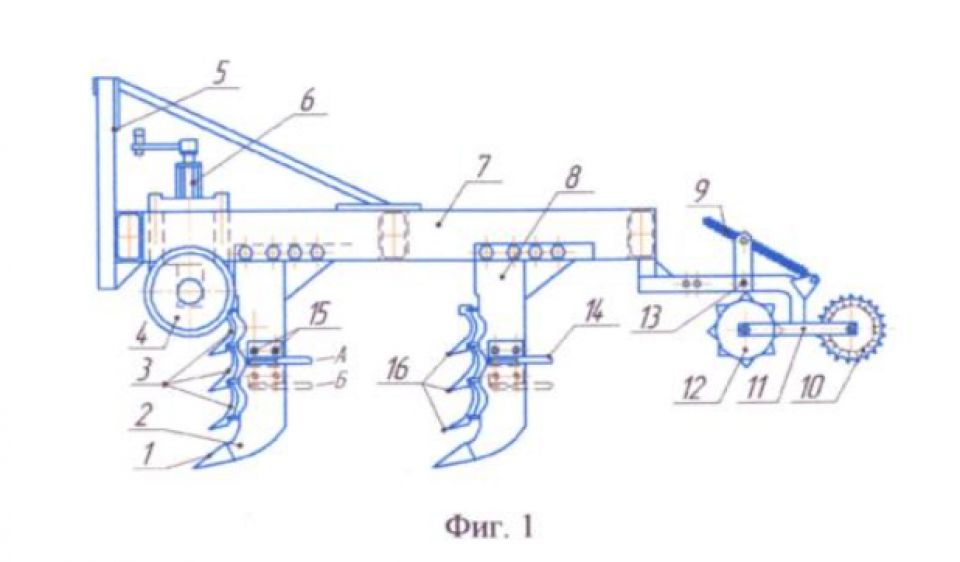

Чизельный почвообрабатывающий агрегат, включающий раму с опорными колесами, навесное устройство, смонтированные на раме чизельные лапы, стойки чизельных лап, по обе боковые стороны которых установлены Г-образные рыхлители, режущей кромкой направленные в сторону движения агрегата, установленная позади чизельных лап катковая приставка с катками рыхлительного и выравнивающего типа, установленными на Н-образной раме, шарнирно присоединенной и подпружиненной относительно рамы агрегата, отличающийся тем, что стойки чизельных лап имеют верхний прямолинейный и нижний отогнутый вперед под острым углом к горизонту участки, перед верхним прямолинейным участком стоек вертикально расположены ножи по форме логарифмической спирали с режущими зубьями на нижних концах, шарнирно соединенные между собой и со стойкой посредством направляющих упруговязкопластичных виброударных механизмов, выполненных в помещенных в стойках пустотелых цилиндрических телах, представляющих собой пневмогидроаккумуляторы, каждый из которых включает в себя п-образный поршень со штоком, присоединенным к соответствующему шарниру рабочих ножей, подпоршневые полости соединены между собой проходящим внутри стойки каналом и заполнены маслом, а надпоршневые полости заполнены газом под заданным давлением и также соединены между собой другим каналом.
