Державка петли крышки люка универсального полувагона

Формула полезной модели

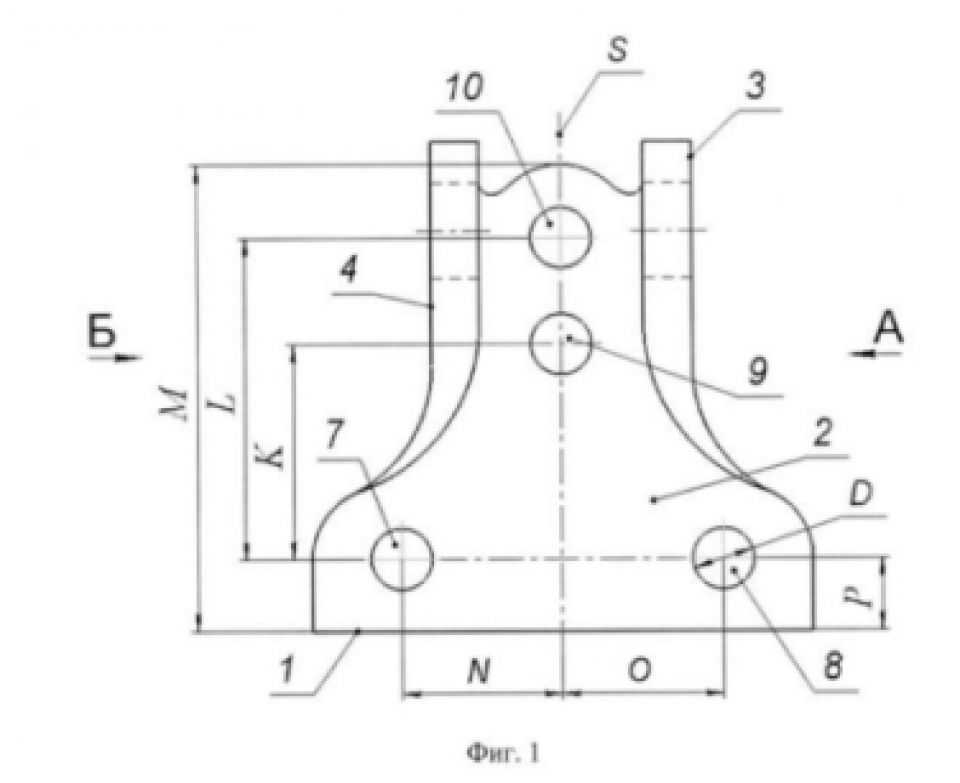

Державка петли крышки люка универсального полувагона представляет собой цельную, штампованную из стального листа конструкцию с плоским основанием и двумя отогнутыми полукруглыми ребрами с отверстиями для оси шарнирного соединения державки с петлей крышки люка, отличающаяся тем, что в плоском основании имеются четыре отверстия одинакового диаметра от 17 мм до 18 мм под крепление заклепками, расположенные в верхней и нижней частях плоского основания, которое имеет высоту от 130 мм до 140 мм, и плавный контур верхней части, два отверстия нижней части основания расположены по обе стороны от оси симметрии державки и до центра каждого отверстия от 44,5 мм до 45,5 мм, при этом расстояние от уровня центров отверстий нижней части плоского основания до нижней линии контура плоского основания составляет от 18 мм до 22 мм, два отверстия верхней части плоского основания расположены на оси симметрии державки, центр одного из них находится на расстоянии от 59,5 мм до 60,5 мм, а центр другого отверстия - от 89 мм до 92 мм над уровнем центров отверстий нижней части плоского основания державки, толщина которой составляет от 11 мм до 14 мм.
