220166
E02F3/96, E02F3/30
Заявка: 2023105012, 4.3.2023
Опубликовано: 30.8.2023. Бюл. № 25
Авторы: Н.И. Токар, З.А. Мевлидинов
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
ЭКСКАВАТОР

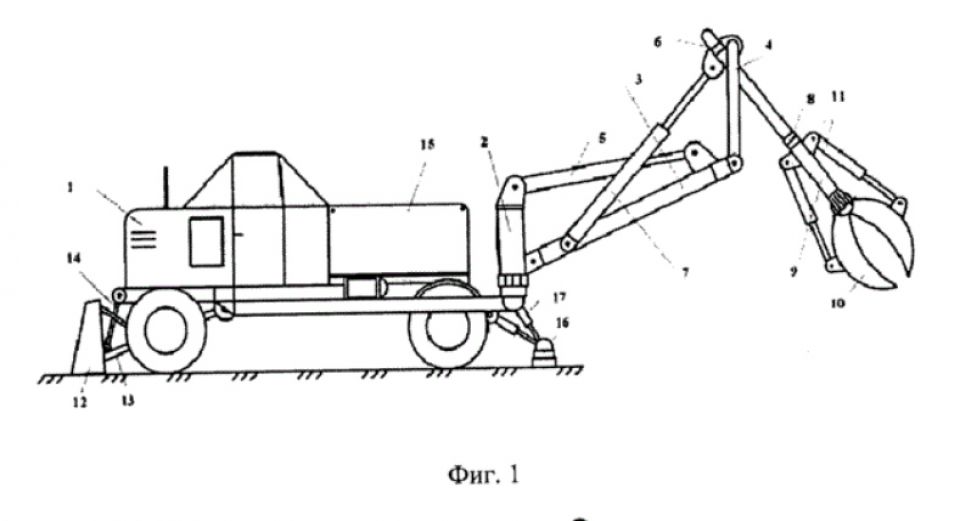

Экскаватор, состоящий из пневмоколесного трактора, стрелы с гидроцилиндром, рукояти с гидроцилиндром и съемного рабочего органа, соединенного с рукоятью, отличающийся тем, что на задней части рамы пневмоколесного трактора установлена планетарно-зубчатая поворотная колонна с гидромотором и фиксатором, а на ней шарнирно укреплена стрела с тягой и гидроцилиндр стрелы, на стреле одним концом закреплен гидроцилиндр рукояти, вторым концом соединенный с рукоятью, которая выполнена телескопической, при этом тяга соединена с телескопической рукоятью, на которой с помощью муфто-шлицевого соединения укреплен цилиндр с гидромотором вращения съемного рабочего органа, выполненного в виде грейферного ковша, или экскаваторного ковша, или грунтосмесительной фрезы, управляемого с помощью гидроцилиндров поворота, при этом на передней части рамы экскаватора размещено бульдозерное оборудование, состоящее из бульдозерного отвала, толкающих брусьев и гидроцилиндров управления бульдозерным оборудованием, служащим для разравнивания грунта и переднего упора, а в задней части на раме укреплен бортовой кузов для размещения съемных рабочих органов и грузов во время транспортировки, а также опорные домкраты, управляемые с помощью гидроцилиндров управления опорными домкратами.
