2658970
B61G11/14
Заявка: 2017133376, 25.9.2017
Опубликовано: 26.6.2018. Бюл. № 18
Авторы: А.П. Болдырев, С.В. Боровикова, А.М. Гуров, В.В. Ионов, Б.Г. Кеглин, Ю.Б. Париж, Д.А. Ступин, И.А. Харыбин, А.П. Шлюшенков
Патентообладатели: Болдырев Алексей Петрович, Гуров Александр Михайлович
ФРИКЦИОННЫЙ ПОГЛОЩАЮЩИЙ АППАРАТ

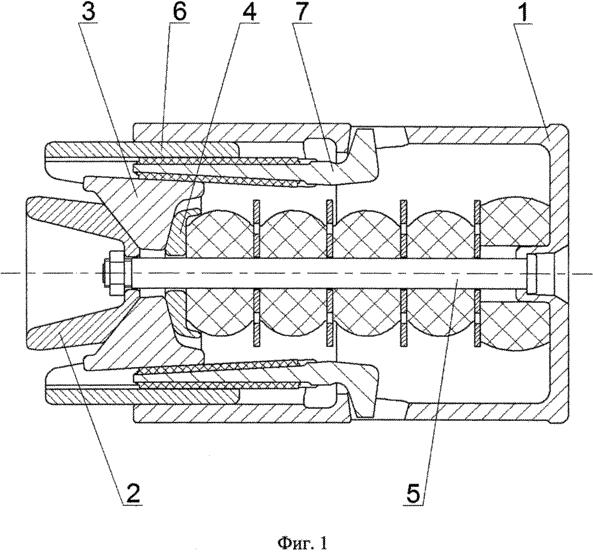

Изобретение относится к железнодорожному транспорту, в частности, к фрикционным поглощающим аппаратам автосцепок. Фрикционный поглощающий аппарат содержит корпус, фрикционный распорный блок. Корпус имеет дно и боковую стенку, совместно задающие открытое с одного конца внутреннее пространство корпуса. Фрикционный распорный блок состоит из нажимного конуса, фрикционных клиньев, неподвижных фрикционных пластин, подвижных фрикционных пластин, опорной плиты, опирающейся на подпорно-возвратное устройство. Подпорно-возвратное устройство опирается на дно корпуса. Поверхность подвижной пластины, обращенной к корпусу аппарата, выполнена с отклонением вертикальной плоскости. При этом удаление точек поверхности поперечного сечения от вертикальной плоскости уменьшается от середины к краям с выполнением соотношения Н, которое должно быть не менее 0,005 L, где Н - отклонение от вертикальной плоскости, L - ширина пластины. Достигается повышение эффективности и надежности работы поглощающего аппарата. 2 ил
