2666040
B66B9/02
Заявка: 2017106817, 2.3.2017
Опубликовано: 3.9.2018. Бюл. № 25
Авторы: А.И. Карпенков, Н.Ю. Силаков
Патентообладатели: Карпенков Алексей Иванович, Силаков Николай Юрьевич
ФРИКЦИОННЫЙ ПРИВОД КАРЕТКИ ВЕРТИКАЛЬНОГО ПОДЪЕМНИКА

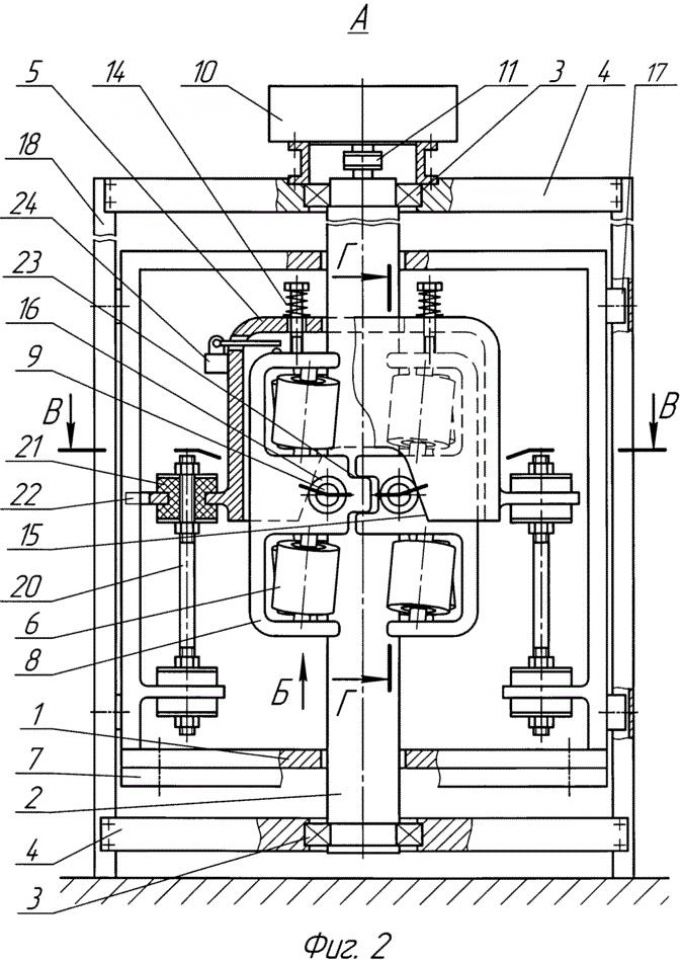

Изобретение относится к механизмам грузоподъемных устройств, преимущественно вертикальных подъемников для инвалидов-колясочников. Привод включает проходящую сквозь раму (1) подъемника и корпус каретки (5) приводную трубу (2), вертикально установленную в опорах (3) балок (4) подъемника. С помощью тяг (20) в шарнирных неметаллических опорах (21) с рамой (1) соединены платформа (7) и корпус каретки (5). В корпусе каретки (5) вокруг трубы (2) диаметрально расположены два равноплечих коромысла (8), удерживаемые парой резьбовых элементов (14). В центральной части одного коромысла (8) выполнены с одной стороны паз, а с противоположной выступ (23), взаимодействующие соответственно с выступом и пазом другого коромысла. Внутри каждого плеча коромысла (8) установлены восемь роликов (6), по две пары, одна над другой на осях, жестко закрепленных в ребрах коромысел, периферия обеих сторон верхней и нижней части которых снабжена радиальной вытачкой цилиндрической формы. Ролики (6), взаимодействующие с трубой (2), расположены радиально и наклонно под одинаковым углом к оси трубы (2) с возможностью изменения усилия прижатия к последней пропорционально весу груза, транспортируемого на соединенной с корпусом (1) и кареткой (5) платформе (7). В нижней части корпуса каретки (5) выполнены четыре плоские поверхности (15), расположенные попарно зеркально под одинаковым углом к профильной плоскости каретки. С поверхностями (15) контактируют опорные ролики (16), установленные на осях (9). На корпусе каретки (5) смонтирован датчик (24), определяющий граничное положение коромысел (8) относительно корпуса каретки (5). Изобретение обеспечивает создание простого фрикционного привода каретки подъемника, обеспечивающего его длительную эксплуатацию. 1 з.п. ф-лы, 7 ил.
