159524
F26B9/06, F26B3/28
Заявка: 2015132774/06, 5.8.2015
Опубликовано: 10.2.2016. Бюл. № 4
Авторы: В.И. Чащинов, А.И. Купреенко, Х.М. Исаев, Е.М. Байдаков, А.Н. Ченин
Патентообладатель: ФГБОУВО "Брянский государственный аграрный университет"
Гелиосушилка
ГЕЛИОСУШИЛКА
Формула полезной модели

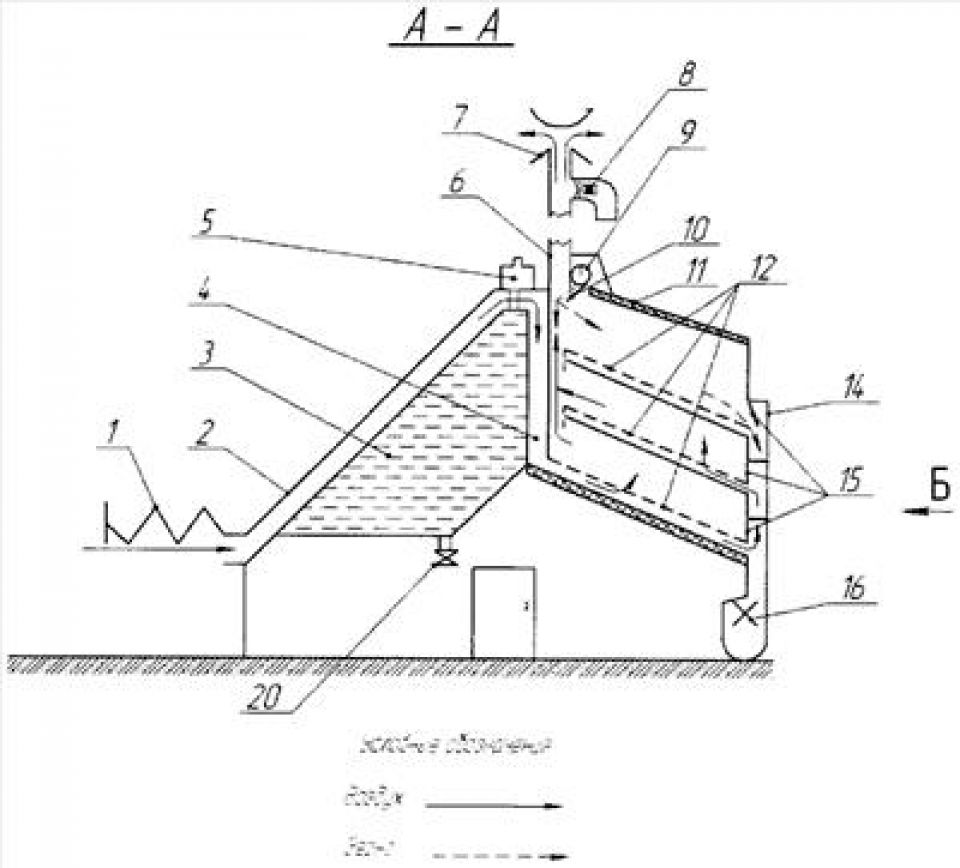

1. Гелиосушилка, содержащая солнечный коллектор, аккумулятор теплоты, сушильную камеру с перфорированными воздухораспределительными каналами, вытяжную трубу с дефлектором, отличающаяся тем, что солнечный коллектор состоит из горизонтального выдвижного пленочного солнечного коллектора с зачерненным покрытием и наклонного солнечного коллектора со светопрозрачным ограждением, а аккумулятором теплоты является вода, при этом поверхность водяного аккумулятора теплоты является тепловоспринимающей поверхностью наклонного солнечного коллектора.
2. Гелиосушилка по п. 1, отличающаяся тем, что перфорированные воздухораспределительные каналы в сушильной камере расположены относительно горизонта под углом естественного откоса высушиваемого материала, а между стенкой вытяжной трубы, имеющей вытяжной вентилятор, и торцами перфорированных воздухораспределительных каналов имеется зазор.
3. Гелиосушилка по п. 1, отличающаяся тем, что в верхней части сушильной камеры расположен загрузочный транспортер с направляющим лотком.
4. Гелиосушилка по п. 1, отличающаяся тем, что в торцевой конической части перфорированных воздухораспределительных каналов располагаются разгрузочные каналы с заслонками для разгрузки материала и с задвижками для регулирования распределения сушильного агента по перфорированным воздухораспределительным каналам, при этом разгрузочные каналы соединяются со шлюзовым затвором пневмотранспортера, имеющим поворотный дефлектор и разгрузочный циклон.
