2619962
F02B71/04, F01B11/08
Заявка: 2016112896, 4.4.2016
Опубликовано: 22.5.2017. Бюл. № 15
Авторы: Ю.И. Фокин, В.В. Рогалев, А.Ю. Фокин
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Гидродвигатель внутреннего сгорания с электрическим генератором

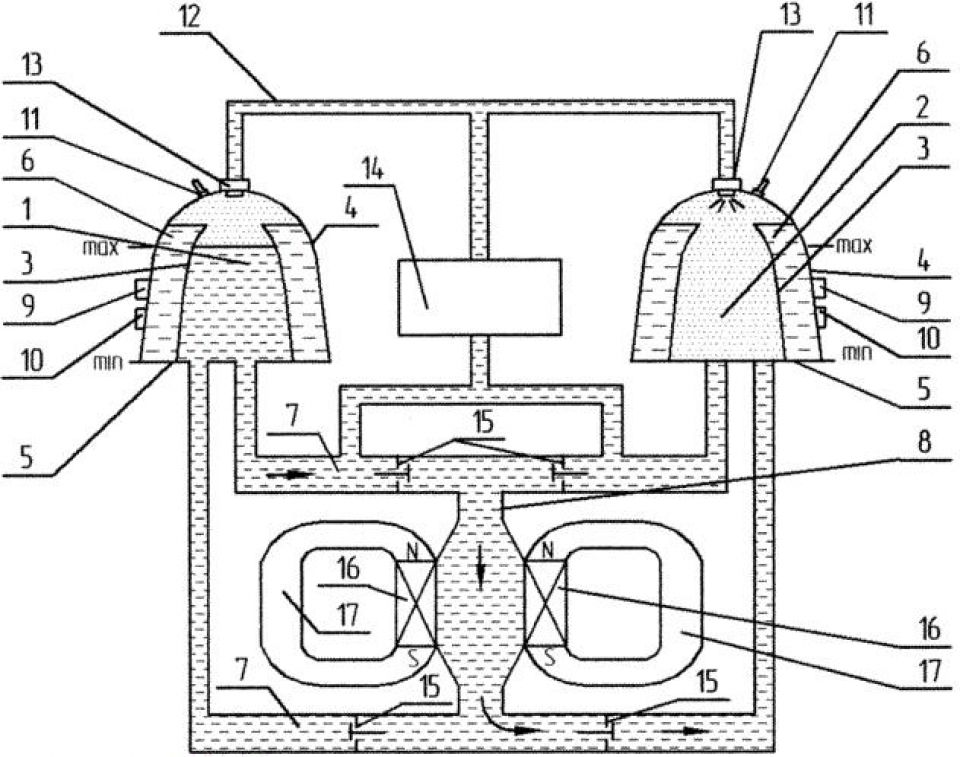

Изобретение относится к двигателям внутреннего сгорания с гидравлическим приводом и может быть использовано для выработки электроэнергии и тепла. Гидродвигатель содержит два рабочих цилиндра 1, 2, состоящих из соосно расположенных внутреннего 3 и внешнего 4 цилиндров. Между цилиндрами 3 и 4 расположена теплоизолирующая полость 6, заполненная жидкостью. Нижние части рабочих цилиндров 1, 2 соединены энергообразующей магистралью 7. Внешний цилиндр 4 снабжен дозатором 9 кислорода и дозатором 10 топлива. Верхние части рабочих цилиндров 1, 2 снабжены свечами 11 системы зажигания и форсунками 13 системы распыливания охлажденной жидкости. Вокруг патрубка 8, соединяющего горизонтальные трубопроводы энергообразующей магистрали 7, установлена обмотка 16 линейного электрического генератора, концентрично которой размещен кольцевой постоянный магнит 17. При сгорании топлива ферромагнитная жидкость перекачивается через патрубок 8, вокруг которого кольцевым постоянным магнитом 17 создается магнитное поле. Перемещение столба ферромагнитной жидкости создает ЭДС в обмотке 16 линейного электрического генератора. Изобретение обеспечивает упрощение конструкции гидродвигателя с электрическим генератором. 1 ил.
