227911
B60P1/44
Заявка: 2024107408, 21.03.2024
Опубликовано: 08.08.2024. Бюл. № 22
Авторы: С.А. Алексашкин, С.О. Копылов, А.В. Симонов
Патентообладатель: Общество с ограниченной ответственностью «БЕРДЕКС»
ГРУЗОВОЕ ТРАНСПОРТНОЕ СРЕДСТВО С ГИДРОПРИВОДНЫМ ПОГРУЗОЧНЫМ ПОДЪЕМНИКОМ
Формула полезной модели

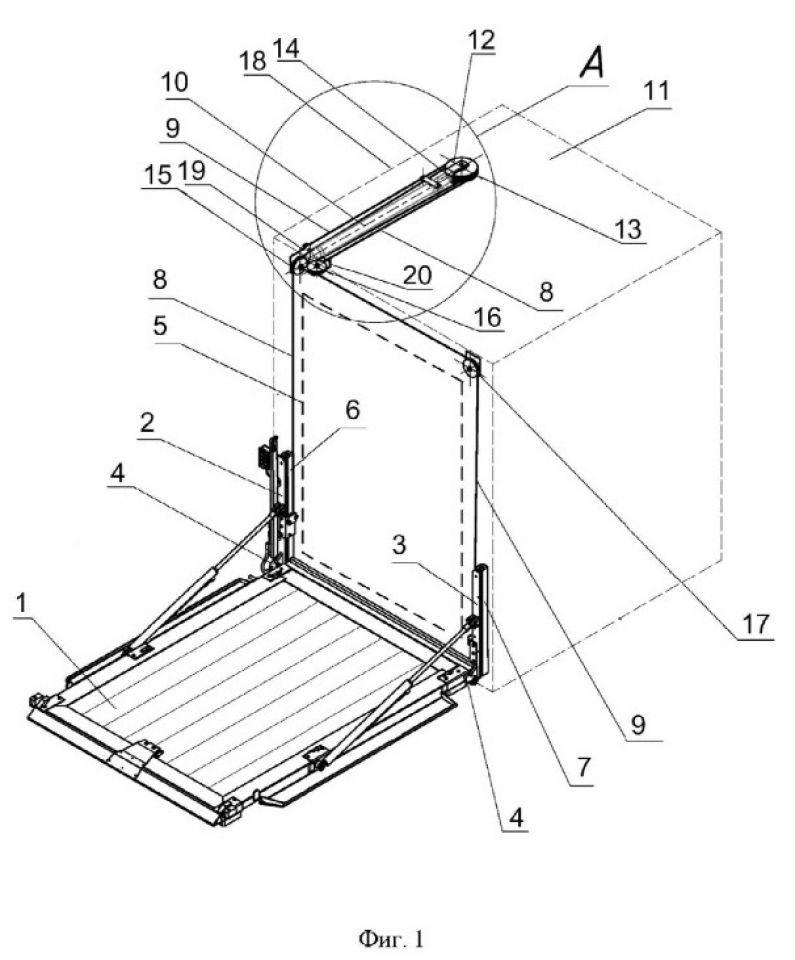

Грузовое транспортное средство с гидроприводным погрузочным подъемником, содержащее платформу, край которой соединен с двумя держателями посредством шарниров, держатели установлены по обе стороны от погрузочного проема грузового транспортного средства с помощью направляющих с возможностью перемещения по вертикали, каждый из держателей соединен с помощью троса с гидроцилиндром, установленным горизонтально на крыше грузового транспортного средства, при этом конец троса каждого из держателей неподвижно закреплен, трос пропущен через один из приводных блоков, закрепленных на конце поршня гидроцилиндра, и проходит к держателю через направляющие блоки, отличающееся тем, что гидроцилиндр установлен у одного из боковых краев крыши, конец троса каждого из держателей неподвижно закреплен на крыше с помощью кронштейна, на котором установлен направляющий блок, число направляющих блоков равно трем, при этом ось направляющего блока, наиболее близкого к боковому краю крыши грузового транспортного средства, возле которого расположен гидроцилиндр, направлена горизонтально, вдоль погрузочного проема грузового транспортного средства.
