166923
B66C1/32
Заявка: 201611972/11, 23.5.2016
Опубликовано: 10.12.2016. Бюл. № 34
Автор: С.Л. Эманов
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
Грузозахватное устройство
ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО
Формула полезной модели

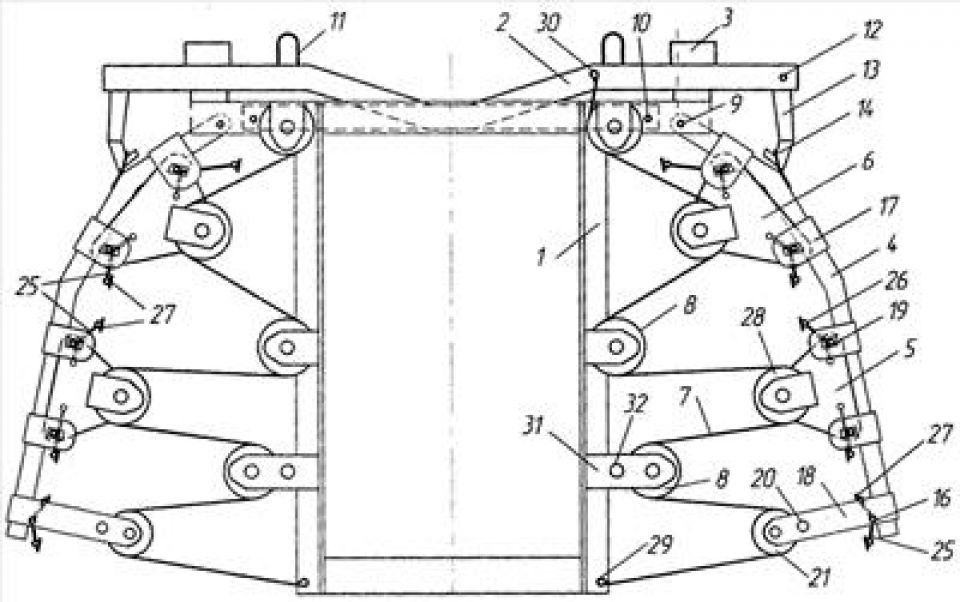

Грузозахватное устройство, содержащее раму П-образной формы с установленными сверху на осях подъёмными рычагами с петлями, крюками и механизмами фиксации крюков, с двух сторон рамы с помощью осей закреплены захватные рычаги с кронштейнами, имеющими пазы, прижимные рамки с поперечными стержнями, на которых установлены прижимные рычаги, на концах которых закреплены оси с прижимами, тросы и шкивы, установленные по сторонам рамы, прижимные рамки содержат боковые пластины, на которых установлены шкивы, концы поперечных стержней находятся в пазах кронштейнов, захватные рычаги соединены попарно поперечинами, на которых установлены прижимные рычаги, на концах которых закреплены оси с прижимами, шкивы, установленные на захватных рычагах, и шкивы, установленные на той же стороне рамы, соединены между собой тросами, огибающими по одному шкиву на каждом захватном рычаге и раме, одни концы тросов закреплены внизу рамы, а другие закреплены на подъёмных рычагах, при этом на нижних концах захватных рычагов, на кронштейнах, имеющих дополнительные отверстия, установлены шкивы, такие же отверстия имеют кронштейны нижних шкивов рамы.
