Изобретение 2279366

2279366
B61F 5/02, B61F 5/16
Заявка: 2005102697/11; 03.02.2005
Опубликовано: 10.07.2006. Бюл. № 19
Авторы: Н.И.Никифоров, С.Н.Никифоров
Патентообладатель: Никифоров Николай Иванович

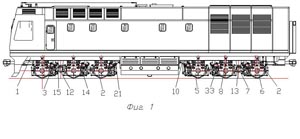

Изобретение относится к рельсовым транспортным средствам и касается конструкции экипажа тягового транспортного средства (ТТС). ТТС содержит кузов или раму 1, трехосные безрамные тележки 3 с колесными парами 5 с буксами 6. Кузов или рама снабжены шкворнями 13 с закрепленными на них с возможностью вращения относительно вертикальной оси поперечными траверсами 15, соединенными буксовыми поводками 7 или тягами с буксами одной крайней и средней колесных пар, в свою очередь соединенной с буксами другой крайней колесной пары, с шарнирами с консистентной или жидкой смазкой, размещаемой в полостях шкворней, поперечных траверс и тяг, или резинометаллическими шарнирами с обеспечением возможности вращения вокруг трех осей каждого шарнира или одного шарнира каждой тяги относительно трех осей, а второго относительно вертикальной и поперечной осей. По другому варианту указанные выше поперечные траверсы снабжены боковыми консолями, которые в свою очередь своими концами соединены с буксовыми поводками или тягами с буксами. Технический результат – упрощение конструкции экипажа с одновременным повышением его динамических и эксплуатационных качеств, понижение габарита ТТС и его рамы по высоте, снижение массы экипажа в целом, снижение себестоимости.
