2791350
B66B 9/08
Заявка: 2022115193, 06.06.2022
Опубликовано: 07.03.2023. Бюл. № 7
Авторы: А.И. Карпенков, А.А. Карпенков, Н.Ю. Силаков
Патентообладатели: Карпенков Алексей Иванович, Карпенков Александр Алексеевич, Силаков Николай Юрьевич
КАРЕТКА ЛЕСТНИЧНОГО ПОДВЕСНОГО ПОДЪЕМНИКА (ВАРИАНТЫ)

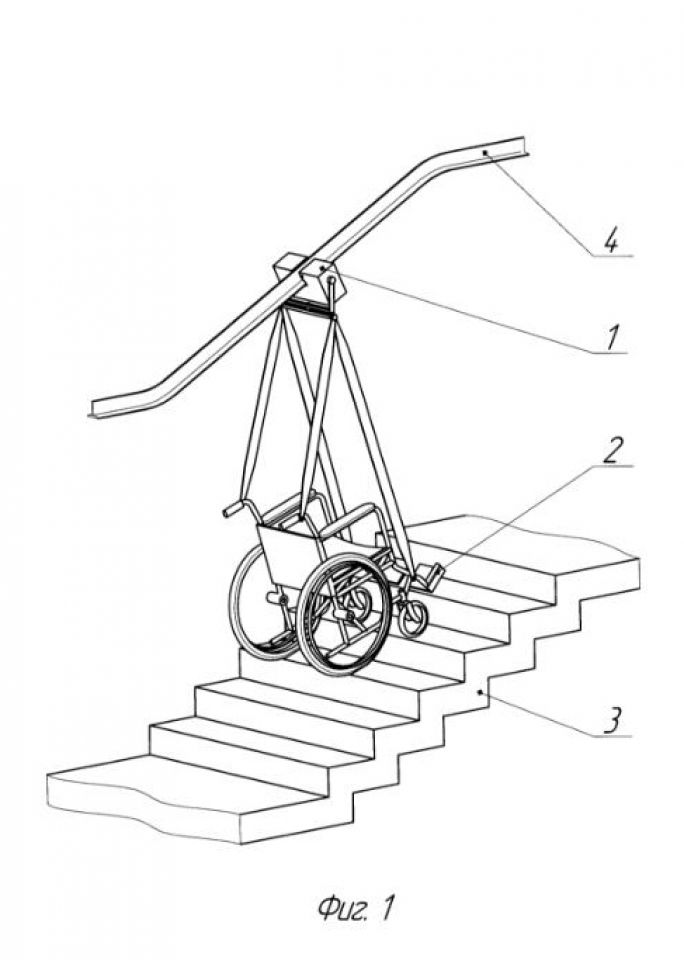

Группа изобретений относится к грузоподъемным устройствам. Каретка лестничного подвесного подъемника содержит корпус, серьгу, один или два приводных ролика. Рабочая поверхность ролика выполнена из фрикционного материала. Корпус выполнен с профильным вырезом окна в середине верхней части под направляющую. Серьга шарнирно соединена с корпусом. В центре нижней части серьги шарнирно закреплена подвеска инвалидной коляски. Приводной ролик установлен по центру общего выходного вала двух симметрично расположенных мотор-редукторов, или два одинаковых приводных ролика взаимодействуют каждый с половиной нижней горизонтальной поверхности направляющей и установлены симметрично на консольной части одинаковых полых валов. Удержание каретки на направляющей осуществлено посредством двух одинаковых блоков опорных роликов. Опорные ролики шарнирно закреплены внутри корпуса в середине его верхней части на осях качания. Наружная сферическая рабочая поверхность роликов выполнена с возможностью упора в поверхность углового соединения полок тавровой направляющей по обе стороны от нее и под одинаковым углом. Полые валы смонтированы на общей оси двух мотор-редукторов. Достигается повышение надежности фрикционного сцепления ведущих роликов с направляющей. 2 н. и 3 з.п. ф-лы, 11 ил.
