159659
F01K23
Заявка: 2015121930/06, 8.6.2015
Опубликовано: 20.2.2016. Бюл. № 5
Авторы: А.И. Андрейкин, Ю.И. Фокин
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Комбинированная силовая установка с паросиловым агрегатом
КОМБИНИРОВАННАЯ СИЛОВАЯ УСТАНОВКА С ПАРОСИЛОВЫМ АГРЕГАТОМ
Формула полезной модели

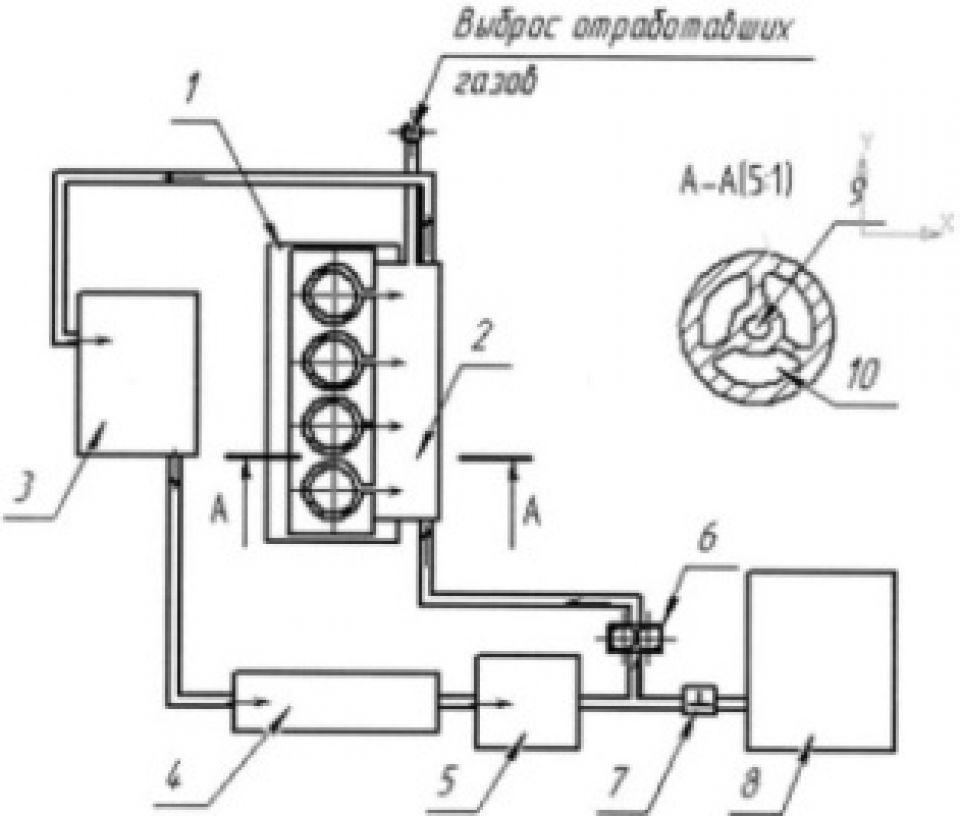

Комбинированная силовая установка с паросиловым агрегатом, содержащая поршневой двигатель внутреннего сгорания, соединенные последовательно утилизационный котел, паровой двигатель, радиатор, накопительный бак и жидкостный насос высокого давления, отличающаяся тем, что утилизационный котел выполнен цилиндрическим с двумя концентрически расположенными каналами, причем центральный канал предназначен для перемещения отработавших газов от поршневого двигателя внутреннего сгорания, а по периферийному подводится рабочая жидкость от жидкостного насоса высокого давления, при этом паровой двигатель кинематически связан с коленчатым валом поршневого двигателя внутреннего сгорания.
