224054
A01B49/02
Заявка: 2023128816, 7.11.2023
Опубликовано: 14.3.2024. Бюл. № 8
Авторы: В.В. Кузнецов, А.М. Никитин, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
КОМБИНИРОВАННЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ АГРЕГАТ
Формула полезной модели

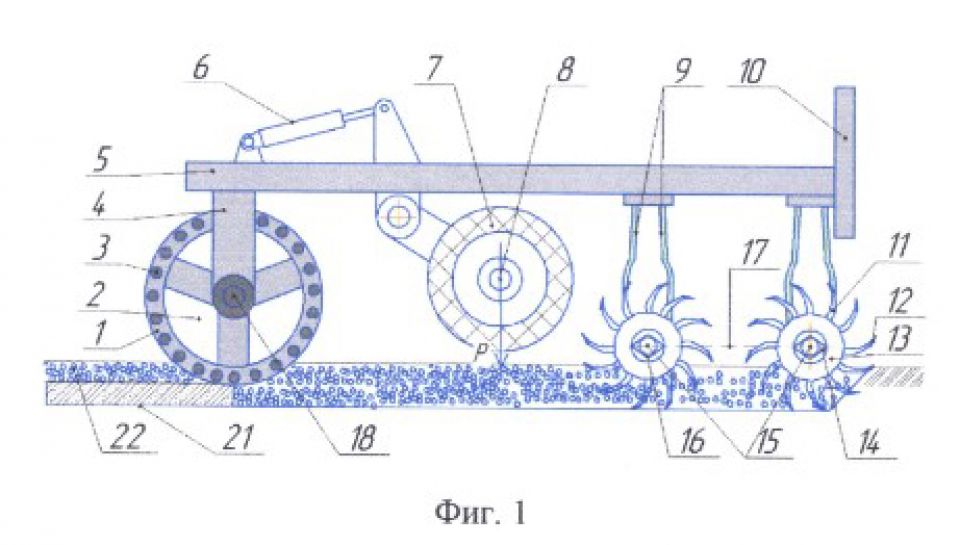

Комбинированный почвообрабатывающий агрегат, содержащий раму, кронштейн автоматической сцепки, перемещаемые по высоте гидроцилиндром колеса, оси, установленные в два ряда перпендикулярно продольной линии агрегата в подшипниковых опорах на понизителях рамы, смонтированные на осях четыре блока роторных дисков, каждый диск в форме плоского многоугольника с режущей кромкой имеет иглы с ножами, угол резания которых γ=45…60° и угол заточки α=20…30°, также на осях крепления дисков крепятся звездочки с разным количеством зубьев, на которых установлена цепь для обеспечения вращения ведомых дисков с большей скоростью, чем ведущих роторных дисков, отличающийся тем, что первый и второй ряды блоков роторных дисков установлены в передней части рамы друг за другом, минимальное расстояние между траекториями движения концов ножей передних и задних блоков дисков равно 0,2 м, колеса с механизмом их перемещения по высоте установлены на раме позади блоков дисков в таком положении, чтобы механизм управления колес обеспечивал их перемещение вниз - до подъема рабочих органов агрегата над почвой на 0,2 м и оси колес находились в одной поперечной плоскости с главным вектором силы тяжести агрегата, а вверх - до полного отрыва от поверхности почвы при работе агрегата, позади колес, вне зоны их перемещения, на стойках рамы установлен в подшипниковых опорах с возможностью регулирования по высоте каток, состоящий из насаженных на ось с возможностью вращения и радиального перемещения на 1 см плоских дисков с сегментной формы вырезами, с выступающей в обе стороны впрессованной в центральное отверстие ступицей и с впрессованными в отверстия по периферии прутками, выступающими в обе стороны от дисков на длину, равную 0,8 длины ступицы.
