Комбинированный почвообрабатывающий агрегат

220253
A01B49/00

Заявка: 2023109367, 11.4.2023
Опубликовано: 5.9.2023. Бюл. № 25
Авторы: В.В. Кузнецов, Д.А. Безик, И.Д. Алейников, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"



КОМБИНИРОВАННЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ АГРЕГАТ

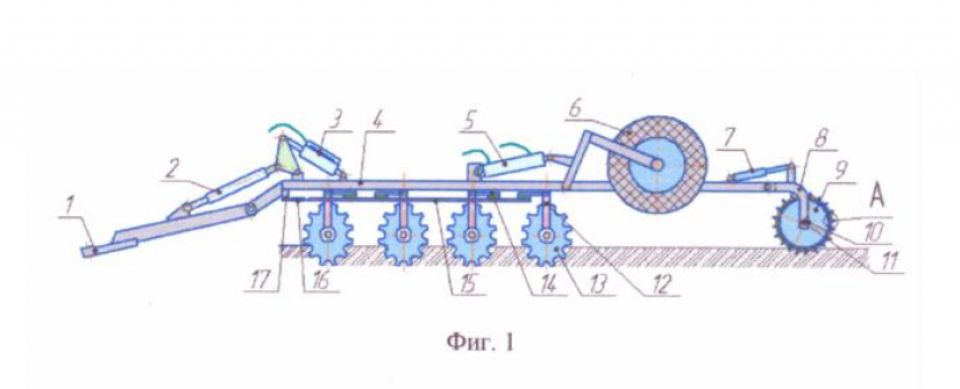

Комбинированный почвообрабатывающий агрегат, содержащий присоединительное устройство, раму с продольными и поперечными брусьями, на которых по всей ширине захвата парными рядами в шахматном порядке закреплены стойки с дисками выпукло-вогнутой формы с выемками, установленными с возможностью вращения и регулирования угла атаки, измельчающий каток, установленный за дисками выпукло-вогнутой формы с выемками, отличающийся тем, что бесступенчатый механизм регулирования угла атаки дисков бесступенчатый состоит из приваренных к стойкам дисков рычагов, шарнирно прикрепленных к продольной тяге, имеющей на переднем конце винтовую тягу, прикрепленную к поперечному брусу рамы, а позади дисков выпукло-вогнутой формы установлен измельчающий каток, боковые стойки которого Г-образно изогнуты и прикреплены верхним концом к раме шарнирно с возможностью вращения и управления гидроцилиндром, а к нижним концам стоек прикреплена посредством подшипниковых опор ось измельчающего катка, содержащего жестко прикрепленные к оси боковые диски и приваренный к дискам пустотелый цилиндрический барабан с закрепленными съемными фиксирующими элементами на его внешней поверхности вдоль продольной оси режущими пластинами, изогнутыми по профилю швеллера с вогнутым по дуге поперечного сечения барабана основанием, радиально направленными наружу и заточенными на концах полками высотой 85 мм и шириной полок 45 мм, плотно прилегающими друг к другу, внутреннюю часть пластин облегают эластичные ленты, прижатые к полкам металлическими накладками, а под эластичными лентами, на нижней внутренней поверхности пластин, находятся упругие элементы в виде жгутов круглого поперечного сечения диаметром 38 мм.
