2756144
F16D3/68
Заявка: 2021105105, 25.2.2021
Опубликовано: 28.9.2021. Бюл. № 28
Авторы: В.И. Воробьев, О.В. Измеров, Д.Я. Антипин, Д.Н. Шевченко
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
КОМПЕНСАЦИОННАЯ МУФТА ТЯГОВОГО ПРИВОДА ЛОКОМОТИВА

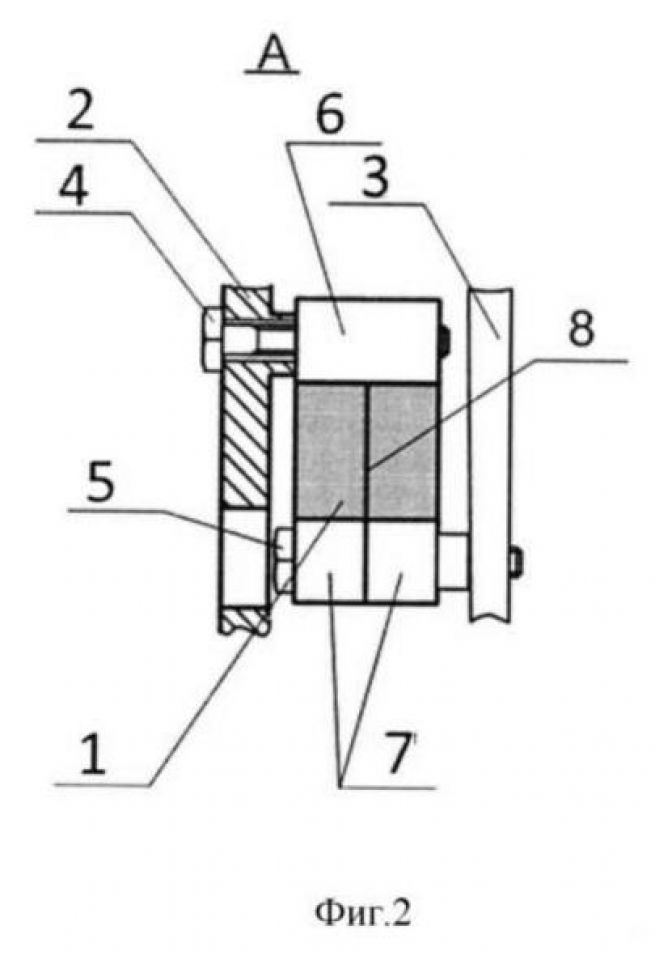

Изобретение относится к области машиностроения, а более конкретно к муфтам. Компенсационная муфта тягового привода локомотива содержит резиновые упругие элементы, соединенные с колесом и фланцем полого вала с помощью болтов. В местах сопряжения болтов с упругими элементами в последние завулканизированы нажимные элементы. Один из нажимных элементов каждого резинового упругого элемента состоит из двух частей, между которыми при незакрепленном состоянии резинового упругого элемента имеются зазоры в осевом направлении. В резиновых упругих элементах имеются пазы, проходящие по всей ширине каждого из резиновых упругих элементов. Достигается повышение ремонтопригодности. 3 ил.
