170974
E02F3/40
Заявка: 2016150335, 20.12.2016
Опубликовано: 16.5.2017. Бюл. № 14
Авторы: Н.Д. Сергеева, А.В. Матвеев
Патентообладатель: ФГБОУВО "Брянский государственный инженерно - технологический университет"

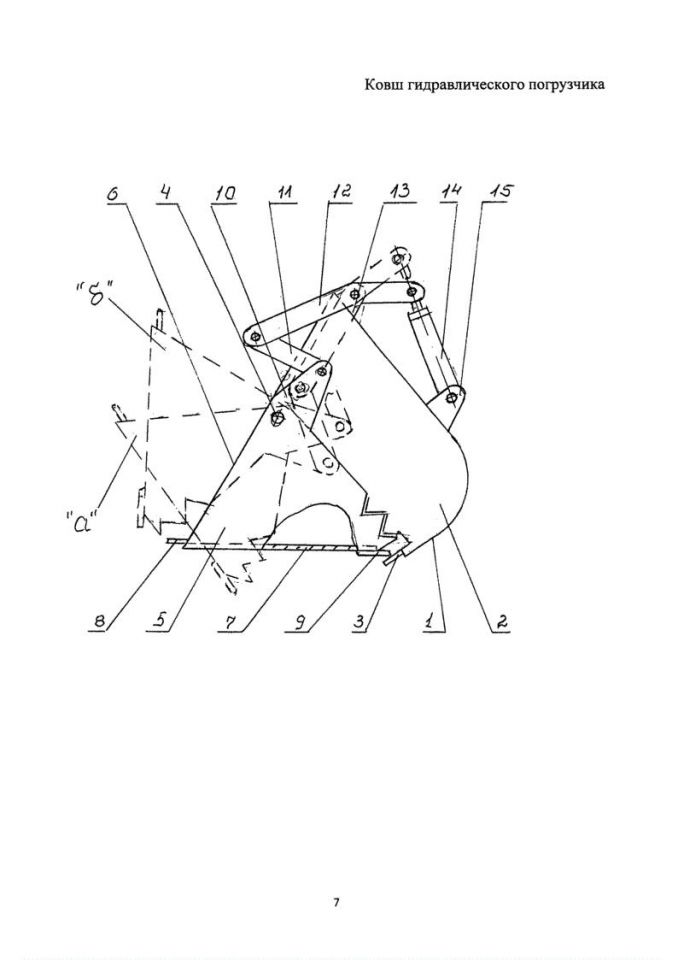

Ковш гидравлического погрузчика
Формула полезной модели
Ковш гидравлического погрузчика, включающий отвалообразующую заднюю челюсть с боковыми стенками, режущим ножом и шарнирно соединенную с ними в верхней части переднюю челюсть, имеющую боковые стенки с гидроуправляемыми рычагами, днище с режущими ножами в передней и задней частях, гидроцилиндры управления, отличающийся тем, что боковые стенки задней и передней челюстей шарнирно соединены между собой в передней и средней по высоте части ковша, гидроуправляемые рычаги боковых стенок передней челюсти ковша посредством шарнирных тяг соединены с двуплечими рычагами, которые средними частями шарнирно установлены в верхних передних частях боковых стенок задней челюсти, а свободными концами соединены с гидроцилиндрами управления передней челюстью, закрепленными на тыльной стороне задней челюсти в нижней ее части, задние торцы боковых стенок передней и передние торцы боковых стенок задней челюстей имеют зубчатую форму в нижних их частях.
