2793504
A61H33/00
Заявка: 2022112146, 05.05.2022
Опубликовано: 04.04.2023. Бюл. № 10
Автор: С.В. Пискус
Патентообладатель: Пискус Сергей Витальевич
КУПЕЛЬ

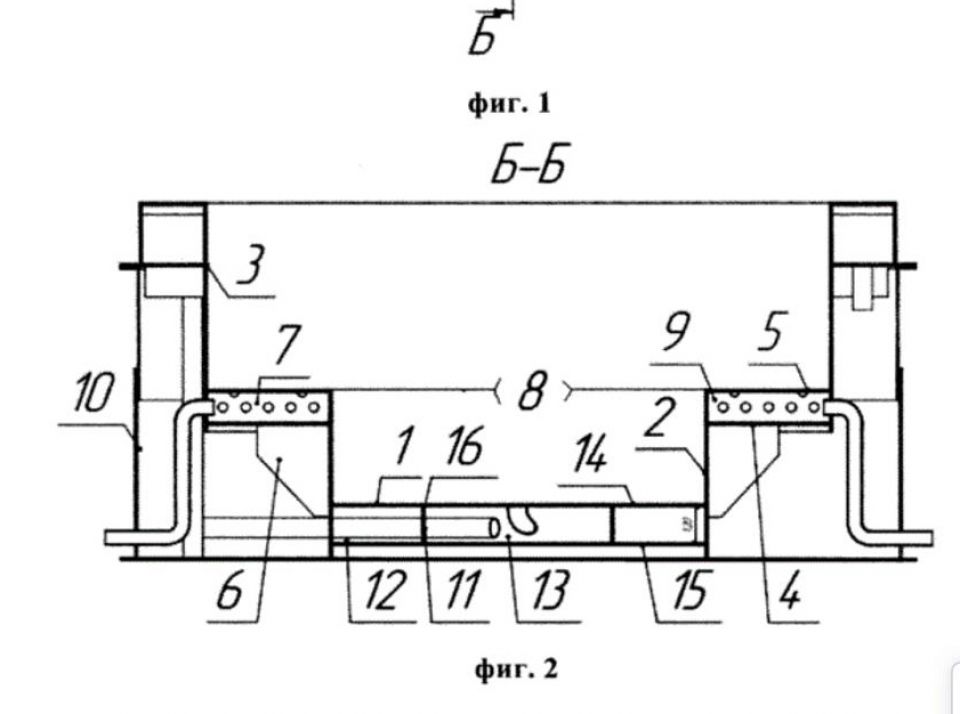

Изобретение относится к медицинской технике. Купель содержит опору, состоящую из двойного дна с внутренней кольцеобразной стенкой, внешней кольцеобразной стенки, отсек в виде кольцеобразной стенки, кольцеобразные пластины, группу ребер жесткости с отверстиями. Одна группа выполнена пятиугольной, а вторая - четырехугольной. Двойное дно опоры сформировано двумя последовательно расположенными пластинами, частью внешней кольцеобразной стенки и внутренней кольцеобразной стенкой таким образом, что в двойном дне образуются полости. Каждое ребро из группы пятиугольных ребер жесткости контактирует двумя смежными сторонами с внешней боковой поверхностью кольцеобразной стенки опоры и нижней поверхностью одной кольцеобразной пластины, кольцеобразный компенсационный бак контактирует с внешней поверхностью кольцеобразной стенки отсека. Опора и отсек соединены между собой кольцеобразными пластинами с образованием полостей, причем одна полость сформирована верхней пластиной двойного дна, внутренней поверхностью боковой стенки опоры, поверхностью одной из кольцеобразных пластин и одной частью внутренней боковой кольцеобразной стенки поверхности отсека. Другая полость сформирована частью внешней поверхности боковой стенки опоры, поверхностями последовательно расположенных кольцеобразных пластин и другой частью внутренней боковой поверхности отсека. В этой полости расположена группа четырехугольных ребер жесткости, каждое ребро которой своими сторонами контактирует с указанными поверхностями. Технический результат состоит в обеспечении возможности подачи жидкости и/или воздуха для создания массажного эффекта, исключении потери жидкости и повышении жесткости конструкции. 6 з.п. ф-лы, 3 ил.
