Линейный стабилизатор напряжения

219091
G05F1/56

Заявка: 2023109911, 18.4.2023
Опубликовано: 28.6.2023. Бюл. № 19
Авторы: И.В. Дербунов, Н.А. Брюхно, О.О. Данцев, Е.А. Кульченков
Патентообладатель: АО "ГРУППА КРЕМНИЙ ЭЛ"



ЛИНЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

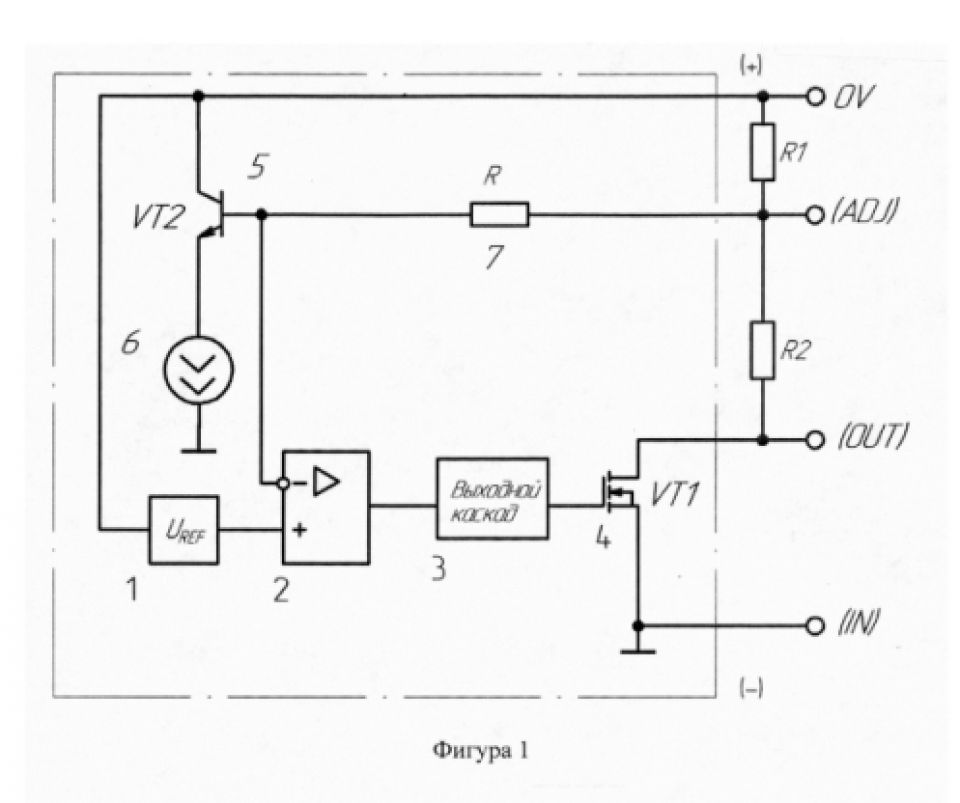

Линейный стабилизатор напряжения, включающий источник опорного напряжения на ширине запрещенной зоны, подключенный к первому входу операционного усилителя, выводу обратной связи, подключенного ко второму входу операционного усилителя, выход которого подключен к входу выходного каскада, выход каскада подключен к выходному транзистору, отличающийся тем, что ко второму входу операционного усилителя подключена база дополнительного n-p-n транзистора, коллектор которого подключен к положительной шине стабилизатора, а эмиттер через генератор тока - к отрицательной шине стабилизатора, и между выводом обратной связи и вторым выводом операционного усилителя включен резистор, величина которого определяется по формуле: R=βΔUоп/Iг, где

β - коэффициент усиления с общим эмиттером дополнительного транзистора после воздействия радиации;

ΔUоп - уход опорного напряжения от номинального после воздействия радиации;

Iг - величина тока генератора в цепи эмиттера дополнительного транзистора.
