189253
G01M13/04, G01N3/56
Заявка: 2017130239, 25.8.2017
Опубликовано: 17.5.2019. Бюл. № 14
Авторы: А.О. Горленко, О.А. Горленко, А.Н. Ерохин, М.Г. Шалыгин
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
МАШИНА ТРЕНИЯ
Формула полезной модели

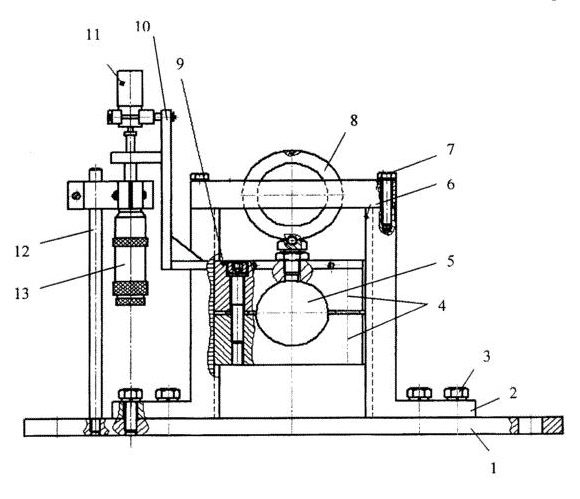

Машина трения, содержащая нагружающее устройство, привод, регистрирующее устройство, отличающийся тем, что нагружающее устройство содержит плиту, на которой установлены направляющие, закрепленные на плите при помощи болтов, причем в направляющих установлены верхняя и нижняя крышки для закрепления испытуемого подшипника, а направляющие соединены с помощью болтов с дополнительной крышкой, в пазу которой расположено кольцо, снабженное тензорезисторами и нагружаемое с помощью каретки, верхняя крышка соединена с уголком, на котором установлен датчик износа, причем на плите установлена стойка, на ней закреплен микрометрический винт, подведенный к датчику износа; на каретке закреплена поворотная стойка, в которой установлен нагрузочный винт, оснащенный пальцем, выполненным с возможностью давить на платформу, расположенную на пружинах пружинного нагружающего устройства; причем машина трения дополнительно содержит шпиндель, расположенный между верхней и нижней крышками, шпиндель содержит корпус, в котором два стакана для размещения радиально-упорных подшипников, вала, стопорного кольца и крышек.
