2725729
A01D41/12
Заявка: 2019128610, 11.9.2019
Опубликовано: 3.7.2020. Бюл. № 19
Авторы: В.Н. Ожерельев, В.В. Никитин, Н.В. Синяя
Патентообладатель: ФГБОУВО "Брянский государственный аграрный университет"
НАКЛОННАЯ КАМЕРА ЗЕРНОУБОРОЧНОГО КОМБАЙНА

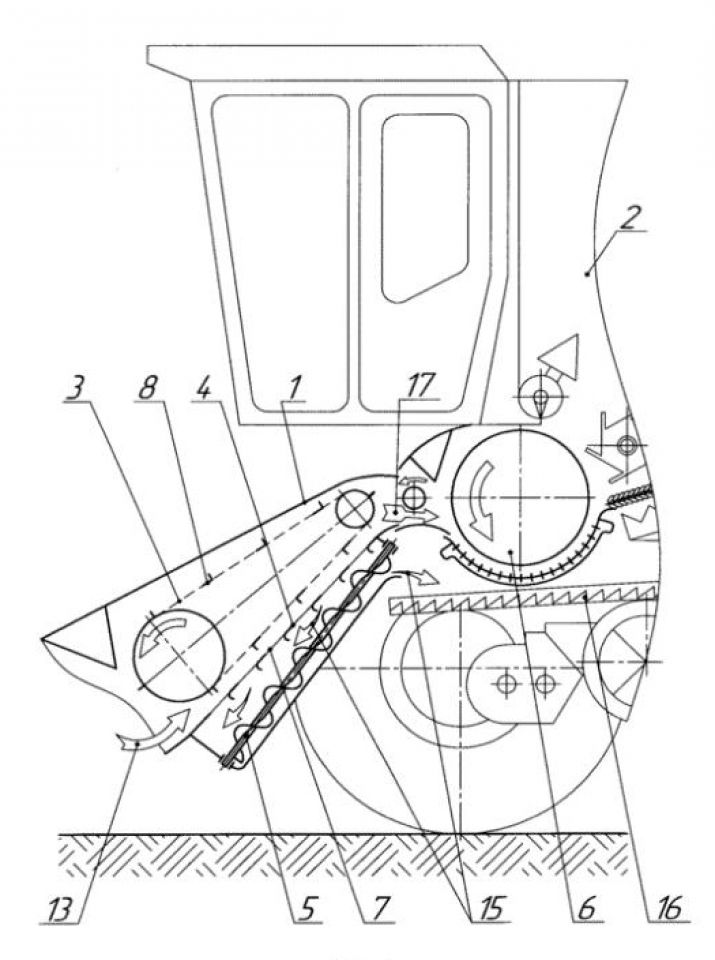

Изобретение относится к сельскохозяйственному машиностроению. Наклонная камера зерноуборочного комбайна включает плавающий транспортер со скребками, решетчатое днище со сквозными продолговатыми отверстиями и устройство для отвода свободного зерна в виде щетки. Щетка смонтирована после скребка посредством поводка. Верхняя кромка каждого отверстия снабжена криволинейным продольным язычком, сориентированным в направлении, противоположном направлению движения скребка, и расположенным ниже поверхности днища. Нижняя кромка язычка отогнута по отношению к поверхности днища на угол, превышающий 90°, что позволяет гарантированно исключить возможность забивания отверстий решетчатого днища и минимизировать дробление свободного зерна. 2 ил.
