2809100
A01D41/12, A01D61/00
Заявка: 2023105834, 13.3.2023
Опубликовано: 6.12.2023. Бюл. № 34
Авторы: В.Н. Ожерельев, В.В. Никитин
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
НАКЛОННАЯ КАМЕРА ЗЕРНОУБОРОЧНОГО КОМБАЙНА

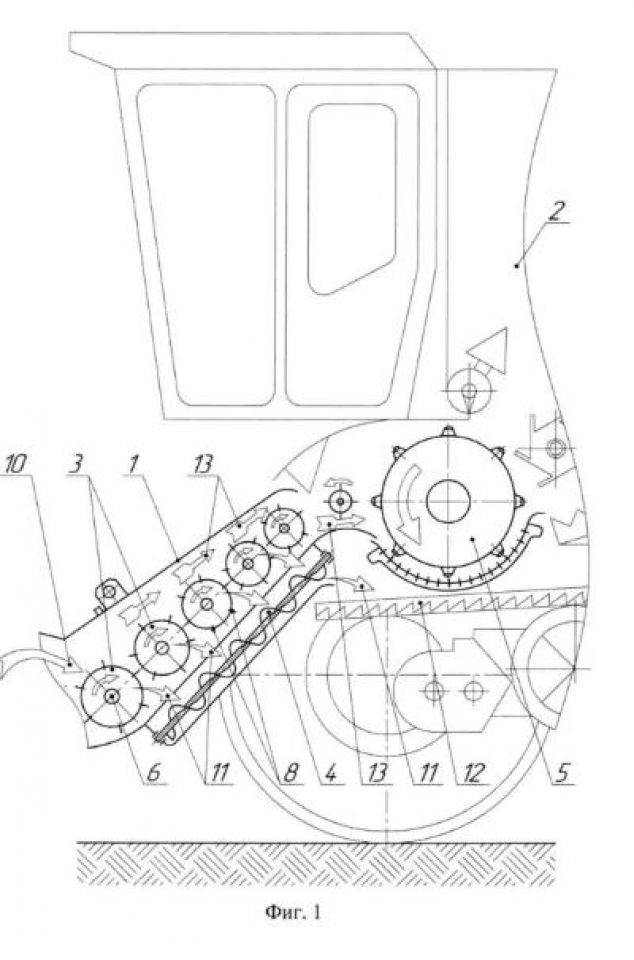

Изобретение относится к сельскому хозяйству. Наклонная камера (1) зерноуборочного комбайна содержит ряд вращающихся, последовательно расположенных поперечных битеров (3) и устройство (4) для отвода свободного зерна. Битеры (3) выполнены прутковыми, и их цилиндрические поверхности представляют собой набор перпендикулярных оси вращения (4) колец, установленных с зазором по отношению друг к другу вдоль образующих цилиндра, величина которого превышает размеры свободного зерна, но меньше ширины колосьев. Прутковые кольца объединены по наружным поверхностям радиальными планками (8), сориентированными по образующим цилиндра. Планки (8) соседних битеров (3) установлены с радиальным перекрытием, а их наружные кромки выполнены зубчатыми и сдвинуты у соседних битеров (3) по фазе в осевом направлении. В верхней точке траектории вращения планки (8) перемещаются по направлению к выходному отверстию наклонной камеры (1). Обеспечивается минимизация поступления свободного зерна в молотильную камеру зерноуборочного комбайна, надежно исключающая вероятность его дробления рабочими органами молотилки. 2 ил.
