2785391
B60P3/41
Заявка: 2022107784, 24.3.2022
Опубликовано: 7.12.2022. Бюл. № 34
Авторы: А.Н. Заикин, В.В. Сиваков
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно- технологический университет"
НАВЕСНАЯ ТРЕЛЕВОЧНАЯ ТЕЛЕЖКА

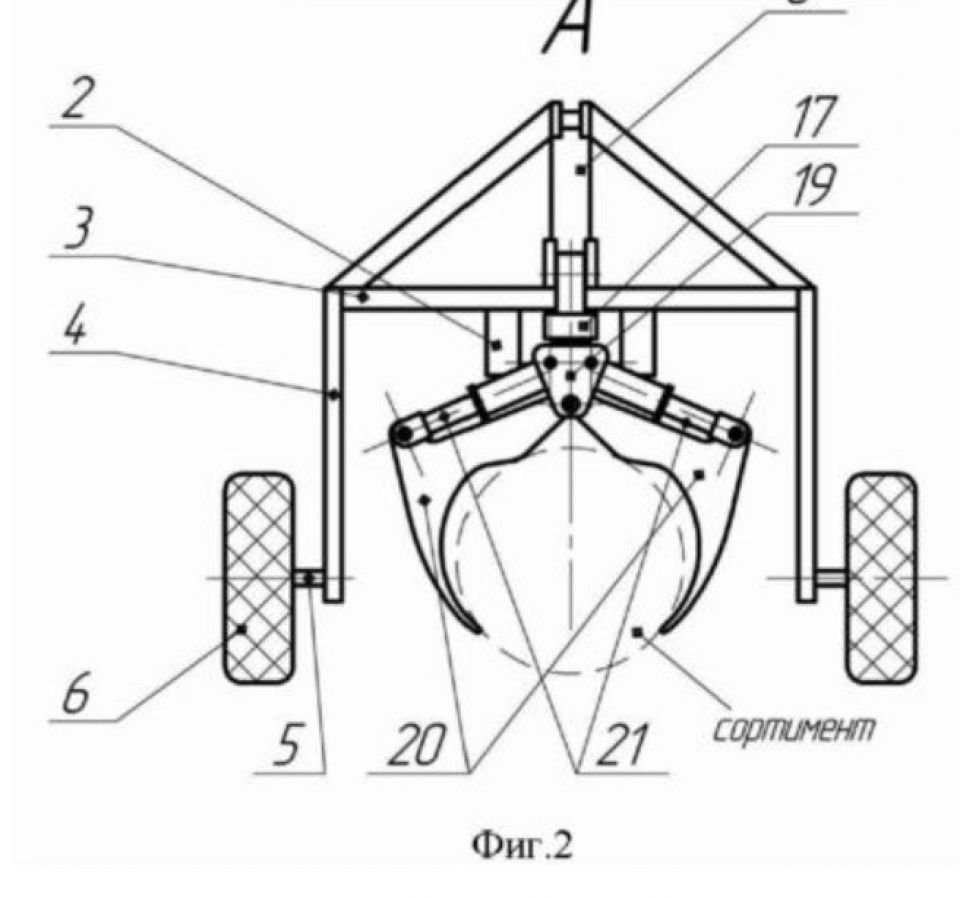

Изобретение относится к устройствам для транспортировки длинномерных материалов и может быть использовано для трелевки древесины в виде сортиментов. Навесная трелевочная тележка состоит из опорной двухколесной тележки, гидравлического захвата, балок и навесного устройства. Гидравлический захват состоит из траверсы (19), двух клещевин (20) и двух гидроцилиндров (21) и устанавливается на правом конце опрокидывающейся балки, закрепленной на опорной двухколесной тележке, левый конец которой посредством качающегося рычага связан со штоком гидроцилиндра, закрепленного на несущей балке навесного устройства, позволяющего навешивать трелевочную тележку на трехточечную навеску трактора. Несущая балка правым концом закреплена на двухосной тележке. Изобретение расширяет технологические возможности навесной трелевочной тележки. 2 ил.
