Охлаждаемая лопатка газовой турбины

2716648

F01D5/18, F01D11/18, F01D11/24

Заявка: 2019122906, 16.7.2019

Опубликовано: 13.3.2020. Бюл. № 8

Авторы: В.А. Кравченко, А.В. Осипов, Ю.И. Фокин

Патентообладатель: ФГБОУВО "Брянский государственный технический университет"

ОХЛАЖДАЕМАЯ ЛОПАТКА ГАЗОВОЙ ТУРБИНЫ

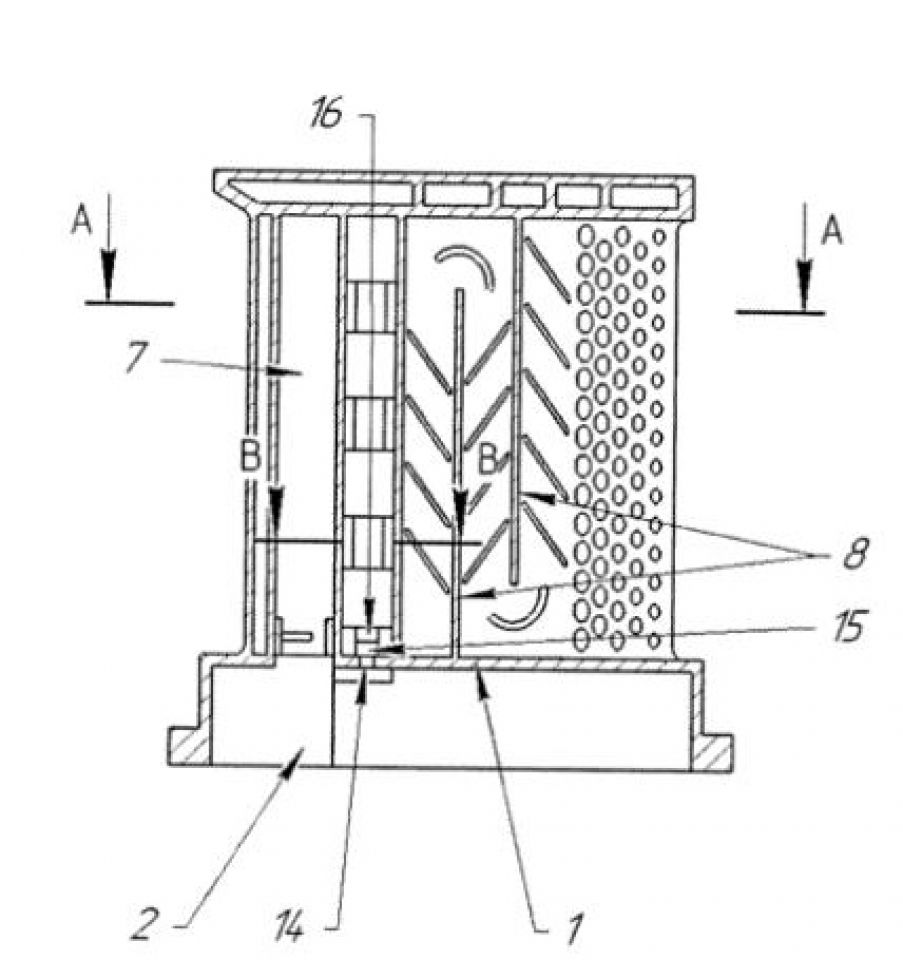

Охлаждаемая лопатка газовой турбины содержит корпус лопатки с входным отверстием, корытом, спинкой, входной и выходной кромками, охлаждающим каналом с перегородками и дефлекторами. На поверхности лопатки выполнены отверстия для подачи охлаждающего воздуха. В охлаждающем канале установлена вставка в виде цилиндрического поворотного клапана. Во входном отверстии установлен лепестковый клапан из материала, обладающего эффектом памяти формы. Цилиндрический поворотный клапан снабжен поворотной составной осью, закрепленной одним концом в корпусе лопатки, а другим концом соединенной с цилиндрическим поворотным клапаном. Поворотная составная ось состоит из секций и выполнена из материала, обладающего эффектом памяти формы. В качестве материала, обладающего эффектом памяти формы, могут быть использованы сплавы на основе железа и никеля. Изобретение направлено на повышение эффективности работы турбины на переменных режимах. 1 з.п ф-лы, 6 ил.
