175918
B66C11/00
Заявка: 2017100756, 10.1.2017
Опубликовано: 22.12.2017. Бюл. № 36
Авторы: К.А. Гончаров, И.А. Денисов
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"

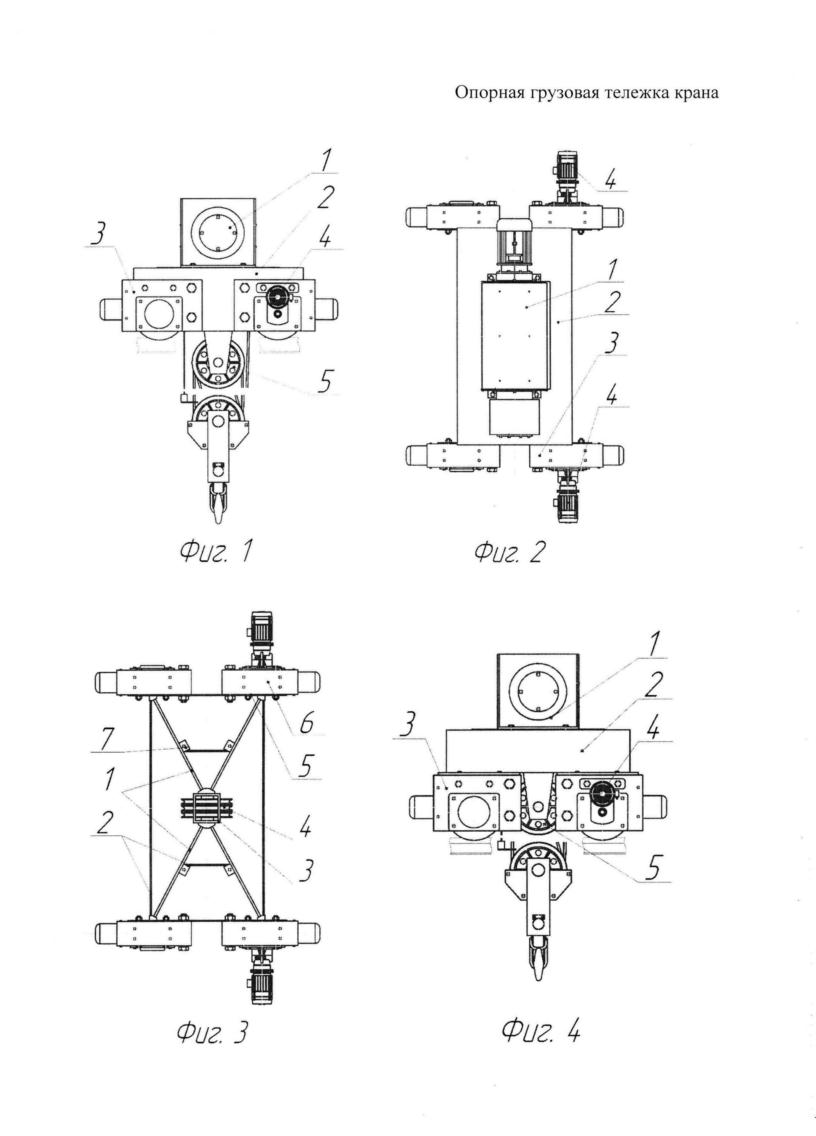

Опорная грузовая тележка крана
Формула полезной модели
1. Опорная грузовая тележка крана, содержащая в качестве механизма подъема канатную таль, раму с прикрепленными к ней колесными установками, с помощью которых вся конструкция может перемещаться с грузом по ходовому пути вдоль металлоконструкции крана, отличающаяся тем, что в основе рамы лежит Х-образная конструкция, состоящая из основных несущих элементов, расположенных по диагонали рамы от колесных блоков к центральному узлу вспомогательных элементов, которые соединяют основные элементы между собой, и боковых пластин.
2. Опорная грузовая тележка крана по п. 1, отличающаяся тем, что основные несущие элементы выполнены в виде металлических пластин.
3. Опорная грузовая тележка по п. 1 или 2, отличающаяся тем, что основные несущие элементы выполнены в виде балок двутаврового сечения.
4. Опорная грузовая тележка по любому из пп. 1-3, отличающаяся тем, что основные несущие элементы выполнены в виде балок коробчатого сечения.
5. Опорная грузовая тележка по любому из пп. 1-4, отличающаяся тем, что основные несущие элементы соединяются с центральным звеном рамы дополнительными элементами и боковыми пластинами при помощи сварных швов.
6. Опорная грузовая тележка по любому из пп. 1-5, отличающаяся тем, что основные несущие элементы соединяются с центральным звеном и боковыми пластинами с помощью петлевых шарниров, а вспомогательные элементы с основными элементами - с помощью болтов, что позволяет, заменяя вспомогательные элементы вместе с боковыми пластинами на соответствующие детали следующего типоразмера и изменяя угол между основными несущими элементами, поворачивая их относительно шарниров центрального звена, регулировать размер базы тележки, подстраивая его под необходимую величину.
7. Опорная грузовая тележка по любому из пп. 1-6, отличающаяся тем, что центральный элемент рамы выполнен в виде трубы прямоугольного сечения с установленными внутри верхними блоками канатного полиспаста.
8. Опорная грузовая тележка по любому из пп. 1-7, отличающаяся тем, что центральный элемент рамы выполнен в виде цилиндрической обечайки, внутри которой устанавливаются поворотные верхние блоки.
9. Опорная грузовая тележка по любому из пп. 1-8, отличающаяся тем, что механизм подъема груза устанавливается так, чтобы ось барабана была перпендикулярна оси ходового пути.
10. Опорная грузовая тележка по любому из пп. 1-9, отличающаяся тем, что механизм подъема груза устанавливается так, чтобы ось барабана находилась под углом к оси ходового пути.
11. Опорная грузовая тележка по любому из пп. 1-10, отличающаяся тем, что дополнительно содержит настил рамы.
12. Опорная грузовая тележка по любому из пп. 1-11, отличающаяся тем, что рама тележки опирается на колесные установки сверху.
13. Опорная грузовая тележка по любому из пп. 1-12, отличающаяся тем, что колесные установки закрепляются сбоку рамы тележки.
