216978
A01M7/00
Заявка: 2022127733, 25.10.2022
Опубликовано: 13.03.2023. Бюл. № 8
Авторы: Х.М. Исаев, В.В. Кузнецов, А.И. Купреенко, Н.А. Бардадын, С.Х. Исаев, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
ОПРЫСКИВАТЕЛЬ

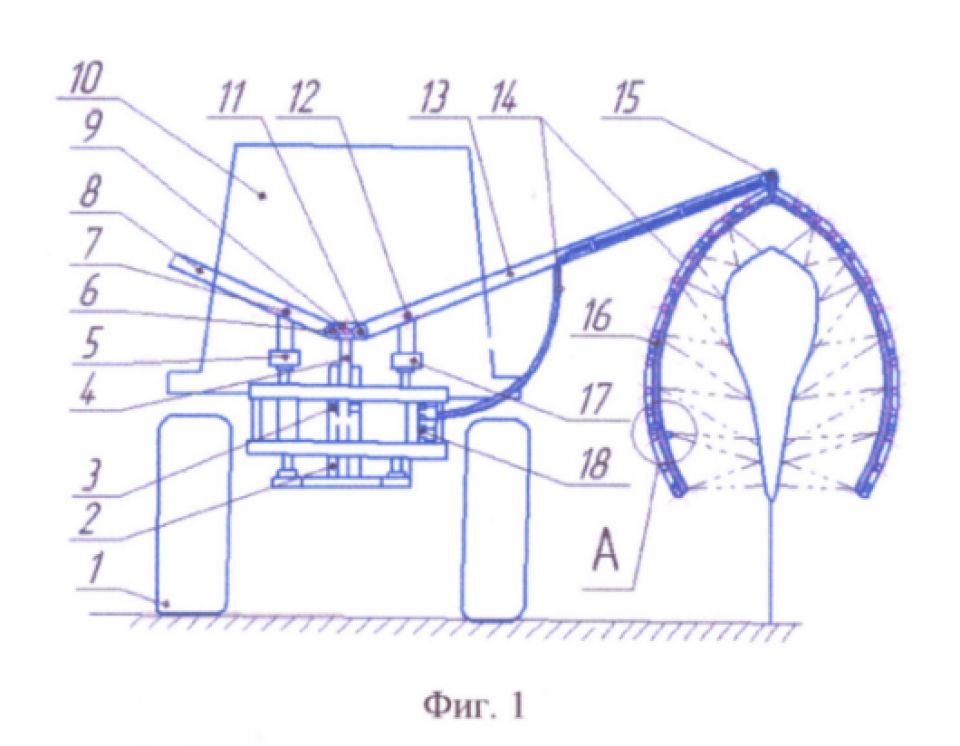

Опрыскиватель, содержащий установленный на транспортном средстве резервуар для рабочей жидкости, гидрокоммуникации и рабочий орган с механизмом его угловых перемещений в поперечно-вертикальной плоскости, включающий гидродвигатель с поршнем и штоком, двуплечий рычаг-перемычку, коромысла, соединенные шарнирно своими внутренними концами с перемычкой и опирающиеся шарнирно на стойки изменяемой длины, отличающийся тем, что к внешним концам коромысел прикреплены посредством горизонтальных шарниров противоположно направленные рабочие органы, каждый из которых представляет собой шарнирно сочлененную металлическую штангу из плоских элементов, скрепленных друг с другом резьбовыми соединениями с возможностью углового поворота и фиксации, к штанге прикреплен хомутами подающий жидкость от насоса-дозатора гибкий трубопровод со штуцерами с возможностью установки на них распыливающих устройств.
