167168
E02F3/76
Заявка: 2016119968/03, 23.5.20
Опубликовано: 27.12.2016. Бюл. № 36
Авторы: Н.Д. Сергеева, А.В. Матвеев
Патентообладатель: ФГБОУВО "Брянский государственный инженерно-технологический университет"

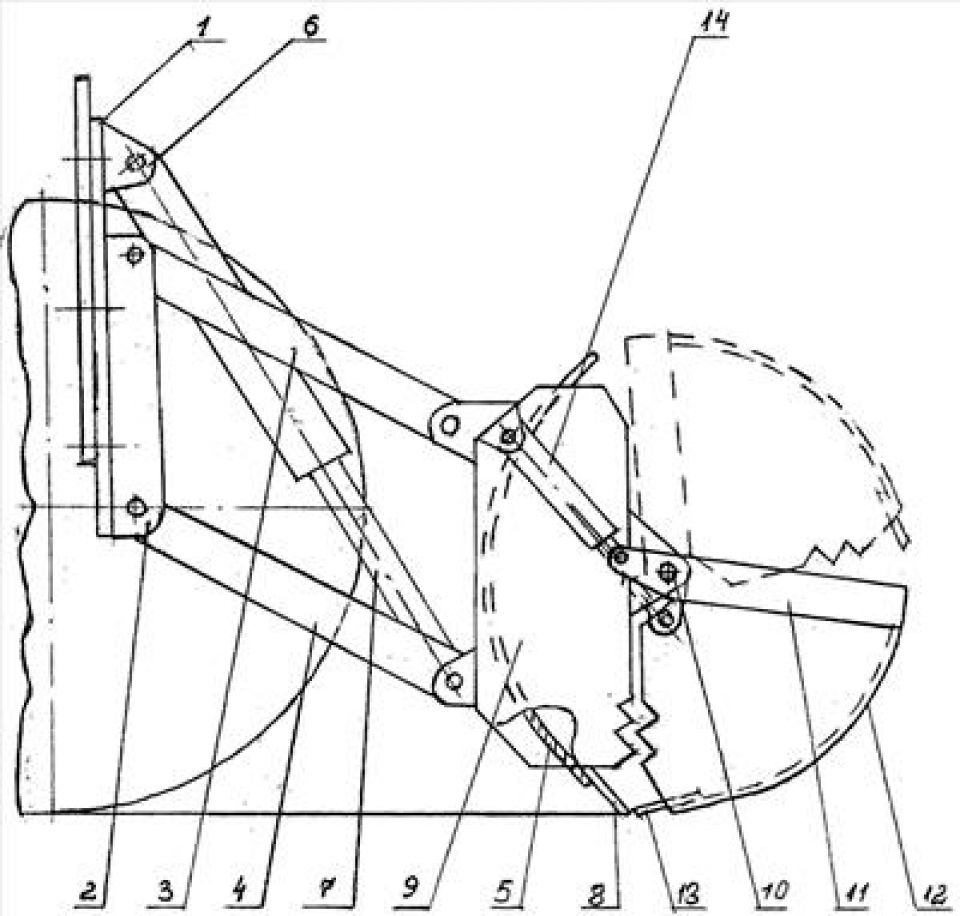

Передний отвал автогрейдера с челюстным захватом
ПЕРЕДНИЙ ОТВАЛ АВТОГРЕЙДЕРА С ЧЕЛЮСТНЫМ ЗАХВАТОМ
Формула полезной модели
Передний отвал автогрейдера с челюстным захватом, содержащий съемную лобовую плиту, на которой закреплена параллелограммная подвеска с отвалом, гидроцилиндр управления, штоковая проушина которого соединена с кронштейном на задней стенке отвала, отличающийся тем, что боковые стенки отвала шарнирно соединены с двуплечими рычагами челюстного захвата, на внутренней поверхности которого в нижней части закреплен нож, а свободными концами двуплечие рычаги соединены с гидроцилиндрами управления челюстным захватом, которые шарнирно закреплены в верхних частях боковых стенок отвала.
