2645100
F01D11/08, F04D29/66
Заявка: 2016138494, 28.9.2016
Опубликовано: 15.2.2018. Бюл. № 5
Авторы: А.М. Дроконов, П.О. Лахтер
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
ПЕРИФЕРИЙНОЕ УСТРОЙСТВО ДЛЯ СНИЖЕНИЯ УТЕЧЕК ТЕПЛОНОСИТЕЛЯ

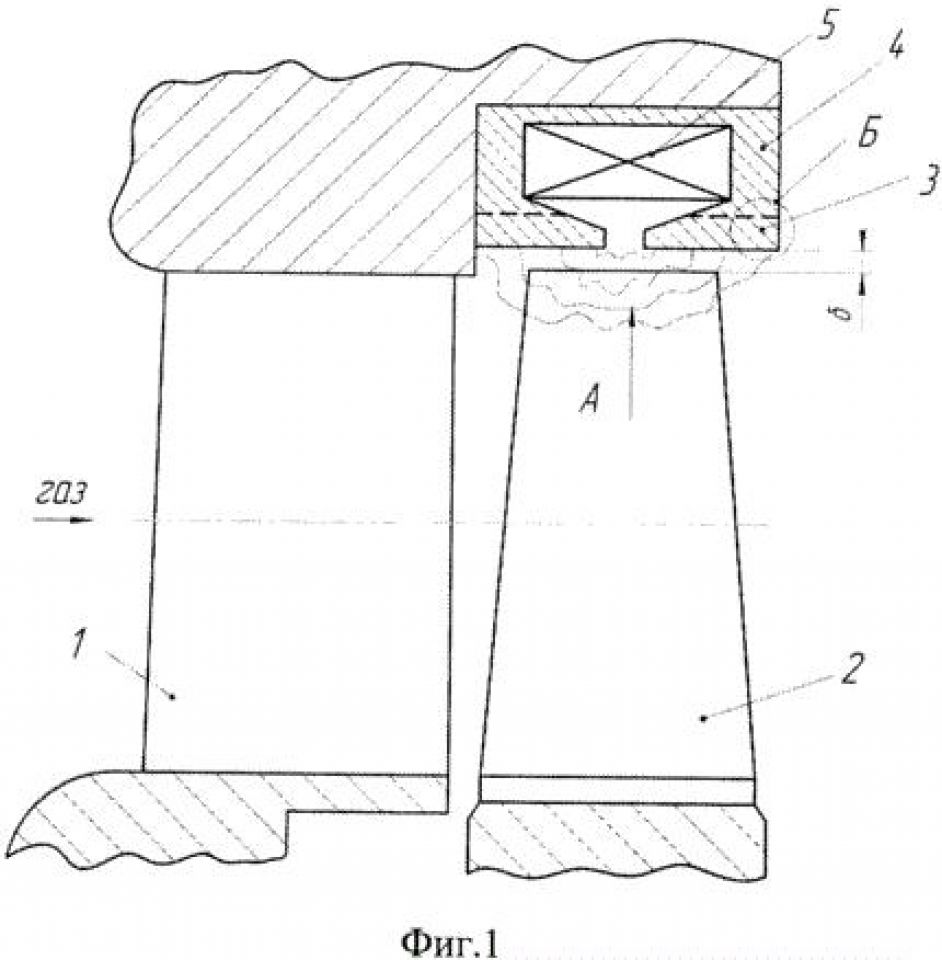

Изобретение относится к области турбостроения и может быть использовано в необандаженных ступенях паровых и газовых турбин. Периферийное уплотнение необандаженных турбинных ступеней, содержащее на внешнем обводе винтовые канавки в области радиального зазора необандаженной турбинной ступени. В периферийной зоне необандаженных турбинных ступеней установлены кольцевые электромагниты шлицевого типа, генерирующие в область радиального зазора электромагнитное поле в частотном диапазоне от 109 до 1013 Гц, а винтовые канавки выполнены под углом 75° к оси турбомашины. Достигается снижение утечек теплоносителя через радиальный зазор турбинных ступеней необандаженного типа и генерируемой при этом вибрации и звуковой энергии. 5 ил.
