Пневмогидравлический опрыскиватель виноградника

217776
A
01M 7/00
Заявка: 2023100438, 10.01.2023
Опубликовано: 17.04.2023. Бюл. № 11
Авторы: С.М. Сычев, Х.М. Исаев, В.В. Кузнецов, С.Х. Исаев
Патентообладатель: ФГБОУ ВО «Брянский государственный аграрный университет»

ПНЕВМОГИДРАВЛИЧЕСКИЙ ОПРЫСКИВАТЕЛЬ ВИНОГРАДНИКА

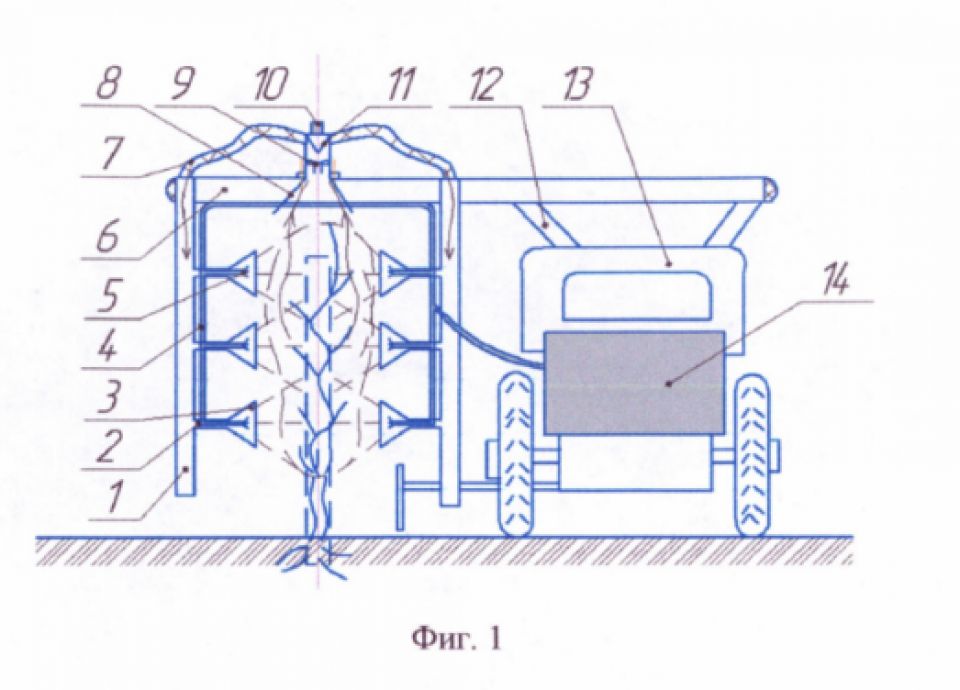

Пневмогидравлический опрыскиватель виноградника, включающий установленные на тракторе емкость для пестицидов и раму, снабженную несущей штангой, на которой подвижно закреплены распылительные штанги с разбрызгивателями в виде гибких патрубков с соплами, отличающийся тем, что на несущей штанге установлен приводимый от гидромотора осевой вентилятор с направленным вниз входным соплом, делителем потока воздуха и двумя окнами в выходном патрубке, гибкие воздуховоды, соединяющие герметично окна выходного патрубка с полостями распылительных штанг в их верхней части, распылительные штанги выполнены в виде труб прямоугольного сечения, заглушенных снизу и сверху и имеющих отверстия, выходящие внутрь гибких патрубков разбрызгивателей, а внутри каждого сопла разбрызгивателей установлены распылители, соединенные с нагнетательной магистралью опрыскивателя.
