220874
A01B 19/06, A01B 49/02
Заявка: 2023109295, 11.4.2023
Опубликовано: 9.10.2023. Бюл. № 28
Авторы: В.В. Кузнецов, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ

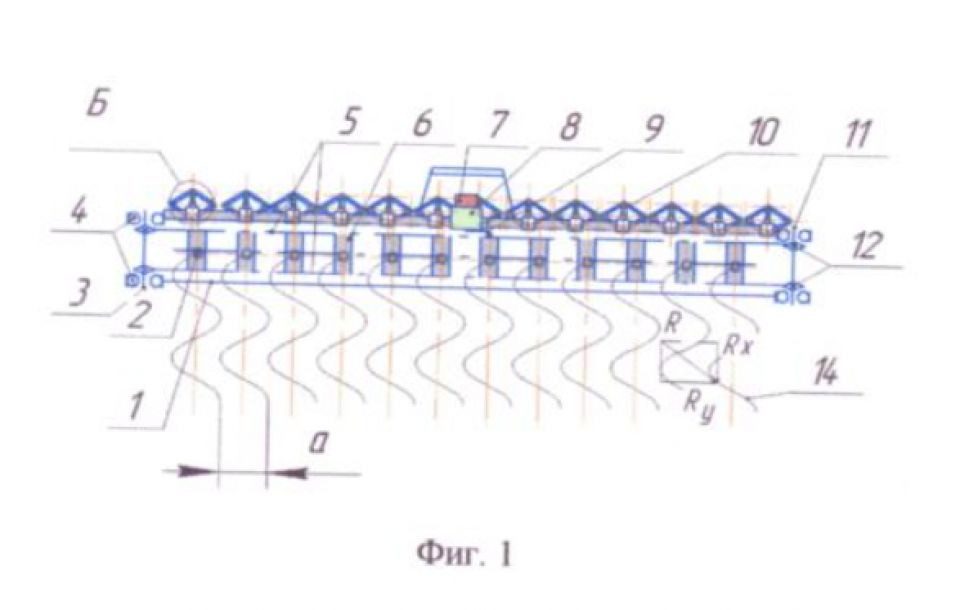

Почвообрабатывающее орудие, включающее раму, на которой закреплен гидромотор, приводящий в движение закрепленные в подшипниковых опорах валы вибробороны с установленными на них звездочками одинакового размера, надетое на звездочки бесконечное цепочно-планчатое полотно, к звеньям цепей которого прикреплен ряд равномерно распределенных планок с зубом на каждой, механизм натяжения цепей, зубья одной ветви цепочно-планчатого полотна изготовлены из пружинной стали, а жесткие зубья противоположной ветви - из стали 45 с конусной заточкой, зубья расположены перпендикулярно плоскости планок, в одну линию, перпендикулярную продольной оси рамы, привод цепочно-планчатого полотна осуществляется от механизма качающейся шайбы, приводимого в движение гидромотором, кривошип выходного вала механизма качающейся шайбы шарнирно прикреплен к планке верхней ветви цепочно-планчатого полотна, ход конца кривошипа механизма качающейся шайбы из одного крайнего положения в другое равен половине расстояния между планками цепочно-планчатого полотна, отличающееся тем, что впереди вибробороны прикреплены к дополнительному поперечному брусу рамы на одинаковом расстоянии друг от друга с возможностью регулирования высоты установки упругошарнирные плоскорежущие рабочие органы, состоящие из стойки в виде черенкового ножа, упругого кронштейна, плоскорежущей лапы ромбовидной формы, состоящей из четырех обоюдоострых пластин, соединенных спереди и с боков с помощью вертикальных цилиндрических шарниров, а позади - с помощью шарового шарнира, расположенной своим тупым углом ϕ=62° по направлению к движению агрегата и прикрепленной осью переднего шарнира к нижней части тыльной стороны стойки, а осью заднего шарового шарнира - к нижней части кронштейна.
