Почвообрабатывающее орудие

219700
A01B19/06, A01B19/02, A01B19/00, A01B49/02

Заявка: 2023109356, 11.4.2023
Опубликовано: 1.8.2023. Бюл. № 22
Авторы: В.В. Кузнецов, А.В. Жиряков, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"


ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ

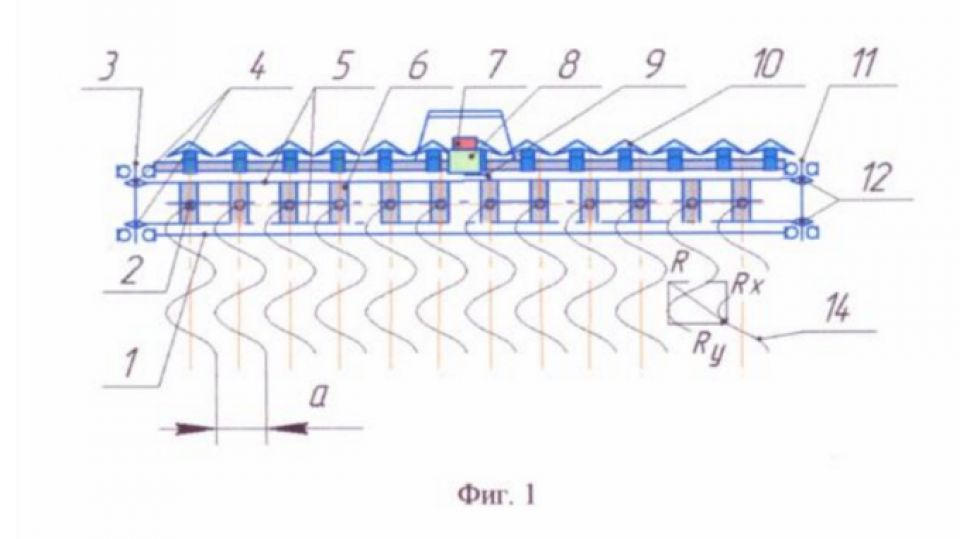

Почвообрабатывающее орудие, включающее раму, на которой закреплен гидромотор, приводящий в движение валы вибробороны с установленными на них звездочками одинакового размера, надетое на звездочки бесконечное цепочно-планчатое полотно, к звеньям цепей полотна прикреплен ряд равномерно распределенных планок с зубом на каждой, механизм натяжения цепей, зубья одной ветви цепочно-планчатого полотна изготовлены из пружинной стали, а жесткие зубья противоположной ветви - из стали 45 с конусной заточкой, зубья расположены перпендикулярно плоскости планок в одну линию, перпендикулярную  продольной оси рамы, привод цепочно-планчатого полотна осуществляется от механизма качающейся шайбы, приводимого в движение гидромотором, кривошип выходного вала механизма качающейся шайбы шарнирно прикреплен к планке верхней ветви цепочно-планчатого полотна, ход конца кривошипа механизма качающейся шайбы из одного крайнего положения в другое равен половине расстояния между планками цепочно-планчатого полотна, отличающееся тем, что впереди вибробороны имеется ряд универсальных стрельчатых лап, стойки которых прикреплены кронштейнами к дополнительному поперечному брусу рамы с возможностью регулирования высоты установки.
