220919
A01B19/06, A01B49/02
Заявка: 2023109297, 11.4.2023
Опубликовано: 11.10.2023. Бюл. № 29
Авторы: Х.М. Исаев, А.Е. Кузнецов, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ

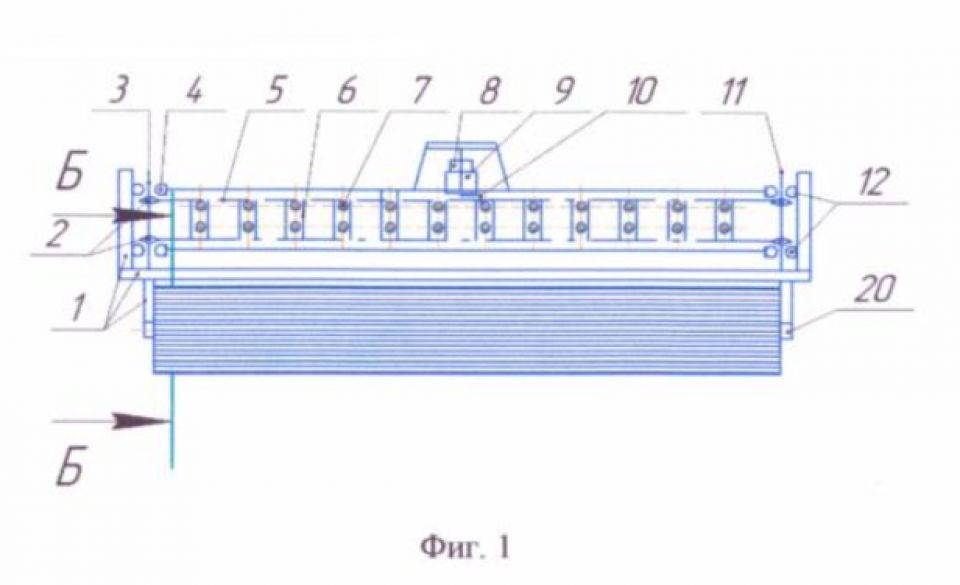

Почвообрабатывающее орудие, включающее раму, вибрационную борону, содержащую гидромотор, приводящий в движение валы в подшипниковых опорах с установленными на них звездочками одинакового размера, цепочно-планчатое полотно, к звеньям цепей которого прикреплены планки с парами различных зубьев, расположенных на нижней и верхней ветвях, возвратно-поступательный привод цепочно-планчатого полотна от механизма качающейся шайбы, отличающееся тем, что позади вибрационной бороны имеется измельчающий каток, содержащий установленный на раме с возможностью вращения относительно горизонтальной оси пустотелый цилиндрический с возможностью заполнения жидкостью барабан с закрепленными съемными фиксирующими элементами на его внешней поверхности вдоль продольной оси режущих пластин, изогнутых по профилю швеллера с вогнутым по дуге поперечного сечения барабана основанием, радиально направленными наружу и заточенными на концах полками высотой 80 мм и шириной полок 40 мм, плотно прилегающими друг к другу, внутреннюю часть пластин облегают эластичные ленты, прижатые к полкам металлическими накладками, а под эластичными лентами на нижней внутренней поверхности пластин находятся упругие элементы в виде жгутов круглого поперечного сечения диаметром 30 мм.
