215884
A01B35/18, A01B39/18, A01B39/08
Заявка: 2021139986, 30.12.2021
Опубликовано: 9.1.2023. Бюл. № 1
Авторы: Х.М. Исаев, В.В. Кузнецов, А.И. Купреенко, С.Х. Исаев, С.М. Михайличенко, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН

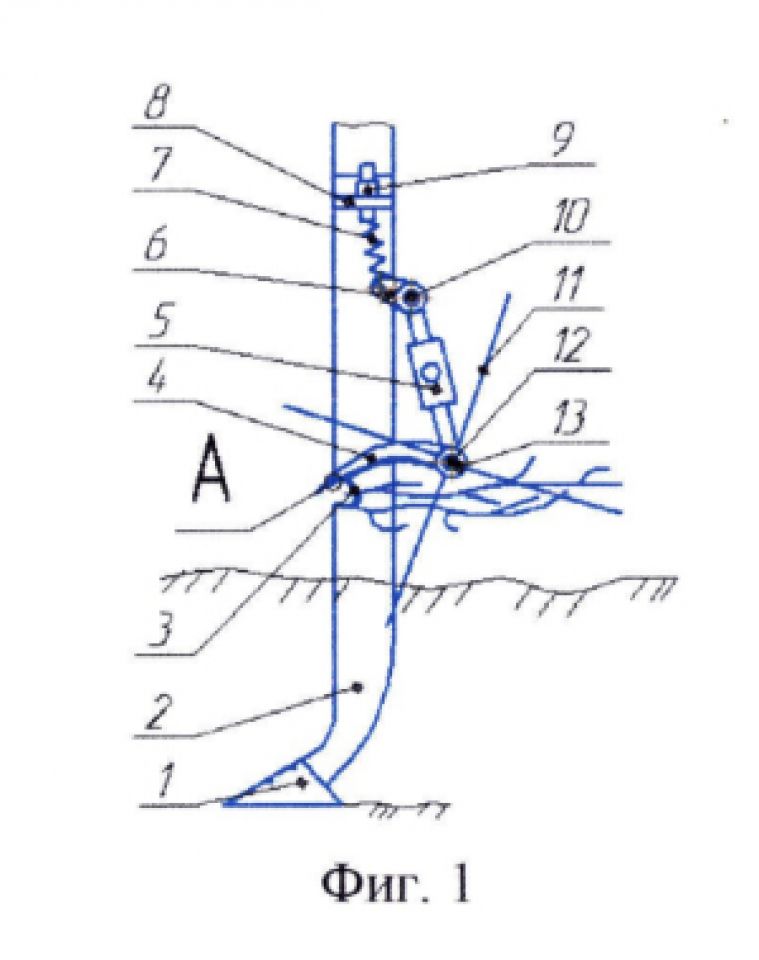

Почвообрабатывающий рабочий орган, включающий лапу, стойку, очиститель с иглами и механизм его соединения со стойкой, соединенные регулировочным механизмом рычаги, отличающийся тем, что стойка лапы имеет трапециевидное сечение, сужающееся против направления движения, а в передней поверхности на высоте, большей, чем глубина хода лапы, горизонтальную проточку с профилем усеченного эллипса, большая ось которого направлена по ходу движения рабочего органа вверх под острым углом к горизонту, поверхность проточки имеет серрейторную заточку, очиститель расположен с двух сторон лапы, состоит из двух катков, одетых на общую горизонтальную ось шарнира с возможностью вращения и снятия, иглы на развертке поверхности катков расположены в порядке, аналогичном зубовому полю зубовой бороны, имеют на конце пластины трапециевидной формы с режущими лезвиями, на внутреннем конце левого катка радиально установлен вплотную к стойке нож серповидной формы с серрейторной заточкой лезвия, а механизм соединения оси катков со стойкой содержит две пружины с устройствами регулирования усилия сжатия, симметрично расположенные с боковых сторон стойки, шарнирно присоединенные в верхней части с уголковыми кронштейнами, приваренными к боковым поверхностям стойки, а своей нижней частью шарнирно присоединенные к кулачкам оси общего горизонтального шарнира, жестко прикрепленного к тыльной поверхности стойки.
