2760819
F16C33/04, F16C33/24
Заявка: 2021109702, 8.4.2021
Опубликовано: 30.11.2021. Бюл. № 34
Авторы: Е.А. Памфилов, Е.В. Шевелева, В.В. Капустин, В.А. Оськин
Патентообладатель: ФГБОУВО "Брянский государственный технический университет"
ПОДШИПНИК СКОЛЬЖЕНИЯ

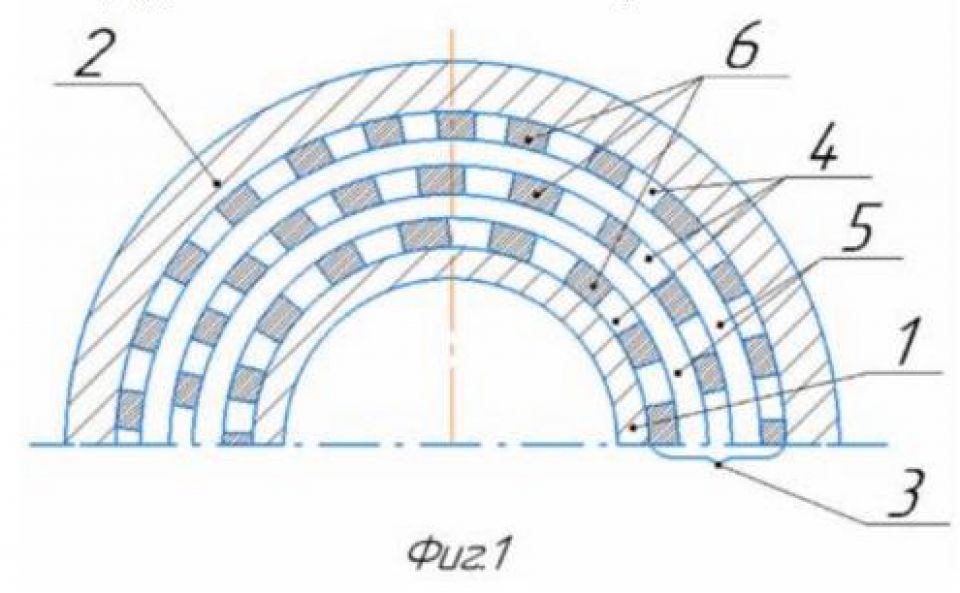

Изобретение относится к области машиностроения и может использоваться при изготовлении подшипниковых опор скольжения различных машин, в частности, в станках деревообрабатывающей и текстильной промышленности, различного рода конвейеров и др. Подшипник скольжения с вкладышем (3) из антифрикционного композитного материала состоит из проклеенной древесины с теплоотводящим элементом в виде армирующей сетки (6), расположенной между слоями (4, 5) проклеенной древесины. Теплоотводящие элементы (6) размещены в сквозных отверстиях нечётных слоев (4) древесного шпона, изготовленного из модифицированной древесины, чередующихся со сплошными слоями (5) древесного шпона. Общее количество соединяемых слоёв (4, 5), образующих вкладыш (3), задаётся нечётным. Теплоотводящие элементы (6) размещены в нечётных слоях (4), а конфигурация и размеры отверстий в нечётных слоях (4) соответствуют конфигурации и размерам теплоотводящих элементов, в них размещаемых. Вкладыш (3) расположен между опорной (1) и внутренней (2) антифрикционной втулкой с толщиной 3-8 мм, после чего внутреннюю втулку (2) развальцовывают с формированием требуемых допуска посадочных размеров его функциональной шероховатости. Толщина теплоотводящих элементов (6) задаётся равной толщине используемого древесного шпона и составляет 1-2 мм, а габаритные их размеры составляют 10-12 мм, при этом теплоотводящие элементы (6) соединены между собой в единую армирующую сетку металлическими полосками шириной 3-5 мм и толщиной 0,1-0,2 мм. Технический результат - упрощение конструкции и снижение трудозатрат при изготовлении древесно-металлических подшипников, а также обеспечение более высоких стабильных триботехнических параметров подшипниковых узлов - их износостойкости и коэффициента трения, достигаемых за счёт увеличения теплоотводящей и демпфирующей способности материала вкладыша. 1 з.п. ф-лы, 4 ил.
