149786
B66C1/32
Заявка: 2014133213/11, 12.8.2014
Опубликовано: 20.1.2015. Бюл. № 2
Автор: С.Л. Эманов
Патентообладатель: ФГБОУВПО "Брянский государственный технический университет"
Грузозахватное устройство
ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО
Формула полезной модели

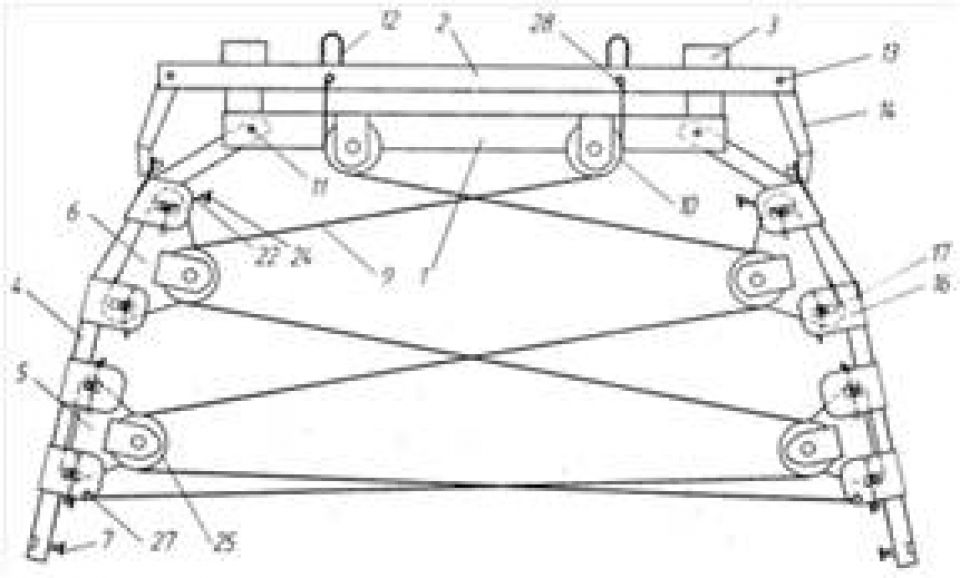

Грузозахватное устройство, содержащее раму с установленной на ней траверсой с крюками и механизмами фиксации крюков и закреплённые с двух сторон с помощью осей захватные рычаги с кронштейнами, имеющими пазы, прижимные рамки с поперечными стержнями, на которых установлены прижимные рычаги, на концах которых закреплены оси с прижимами, тросы и шкивы, установленные по сторонам рамы, прижимные рамки содержат боковые пластины, на которых установлены шкивы, концы поперечных стержней находятся в пазах кронштейнов, шкивы, установленные на прижимных рамках разных захватных рычагов, соединены между собой тросами, огибающими по одному шкиву на каждом захватном рычаге и раме, одни концы тросов закреплены на нижних кронштейнах захватных рычагов, а другие закреплены на траверсе, отличающееся тем, что захватные рычаги соединены попарно поперечинами, на которых посредством шарниров установлены двуплечие рычаги с прижимами нижнего ряда.
