УСТРОЙСТВО ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ В ЛИНИИ, ПИТАЮЩЕЙ ЭЛЕКТРОДВИГАТЕЛЬ
Формула полезной модели

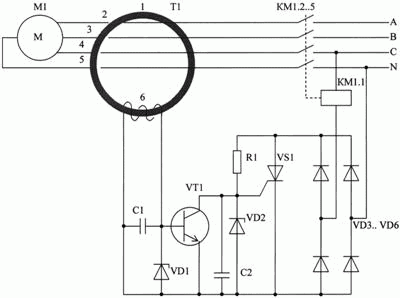

Устройство защиты от поражения электрическим током в линии, питающей электродвигатель, содержащее дифференциальный трансформатор токов нулевой последовательности, отличающееся тем, что устройство содержит конденсаторы, стабилитроны, транзистор, тиристор, резистор, диоды, контактор, отключает электродвигатель от питающей линии при появлении токов утечки в питающей линии в связи с переходом двигателя в генераторный режим при отключенной от источника питания линии, т.к. возникающее при этом напряжение на выходе дифференциального трансформатора открывает транзистор, шунтирующий управляющий электрод тиристора, транзистор закрывается, обесточивая контактор, который в свою очередь отключает питающую линию от электродвигателя.
