ПОЛЕЗНЫЕ МОДЕЛИ 123028

АВТОГРЕЙДЕР С КОВШОВЫМ ПОГРУЗЧИКОМ

Формула полезной модели

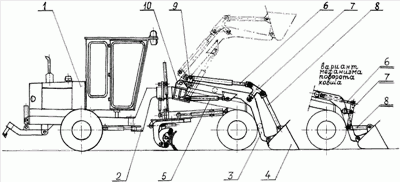

Автогрейдер с фронтальным ковшовым погрузчиком, содержащий стрелу, ковш, кронштейн на хребтовой полураме и гидроцилиндры управления стрелой и ковшом, отличающийся тем, что на хребтовой полураме автогрейдера навешивается ковшовый погрузчик, стрела которого выполнена в виде двух боковин, соединенных между собой поперечинами, боковины одним концом опираются на кронштейн хребтовой полурамы, а другим концом соединены с ковшом, гидроцилиндры подъема стрелы установлены между кронштейном хребтовой полурамы и боковинами стрелы, при этом гидроцилиндр поворота ковша установлен между кронштейном поперечины стрелы и поворотным кронштейном, соединенным с ковшом через тягу.
