165195
E02F3/00
Заявка: 2016111105/03, 24.3.2016
Опубликовано: 10.10.2016. Бюл. № 28
Авторы: Н.Д. Сергеева, А.В. Матвеев, Н.И. Токар
Патентообладатель: ФГБОУВО "Брянский государственный инженерно-технологический университет"
Рабочее оборудование гидравлического бульдозера
РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИЧЕСКОГО БУЛЬДОЗЕРА
Формула полезной модели

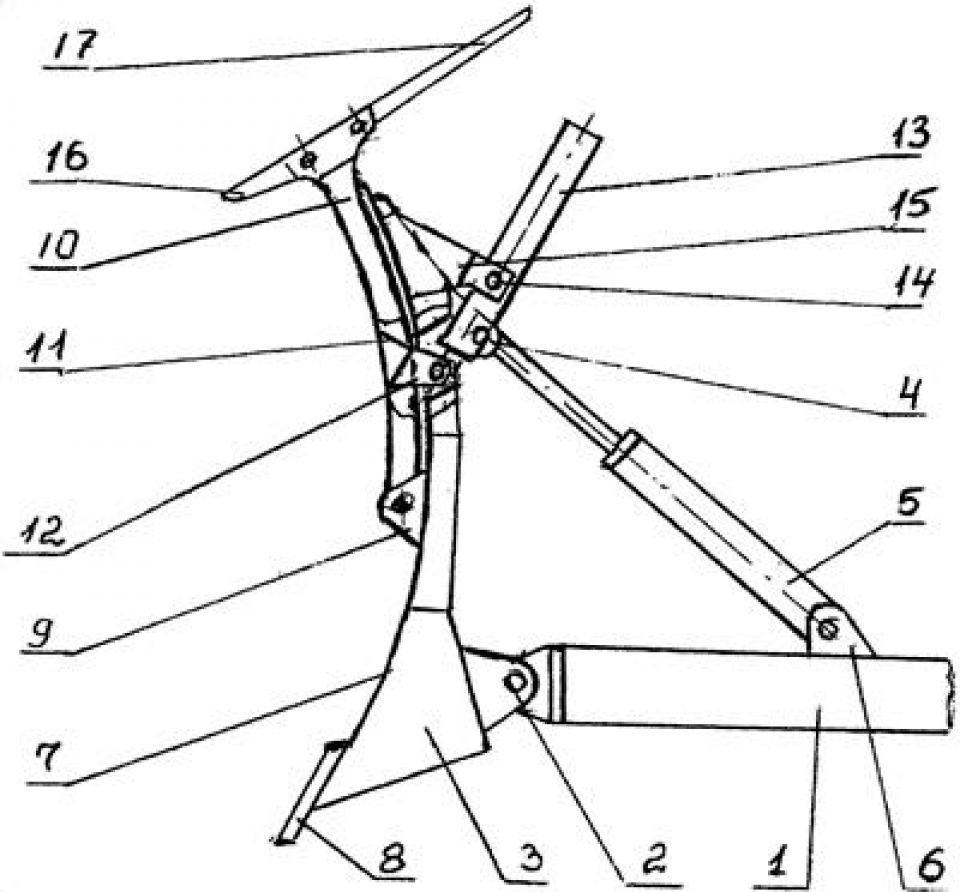

Рабочее оборудование гидравлического бульдозера, содержащее толкающие брусья и отвал, шарнирно установленное в его вырезе захватное устройство в виде поворотной секции с жестко закрепленными на ней захватным зубом с вилочным захватом, гидроцилиндрами управления отвалом и захватным устройством, отличающееся тем, что захватное устройство выполнено в виде рычагов, изогнутых по профилю верхней части лобового листа отвала и шарнирно соединенных с лобовым листом в его средней части по высоте и длине, рычаги жестко соединены между собой поперечной балкой, которая средней частью через прорезь в отвале шарнирно соединена со штоком гидроцилиндра управления захватным устройством, корпус которого боковыми цапфами шарнирно закреплен в проушинах, установленных на тыльной стороне верхней части отвала, рычаги захватного устройства в верхней их части жестко соединены со съемными вилами вилочного захвата.
