227591
E02F3/30
Заявка: 2024103342, 11.2.2024
Опубликовано: 25.7.2024. Бюл. № 21
Авторы: Н.И. Токар, М.З. Мевлидинов
Патентообладатель: ФГБОУ ВО "Брянский государственный инженерно-технологический университет"
РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА С СОСТАВНЫМИ СТРЕЛОЙ И РУКОЯТЬЮ
Формула полезной модели

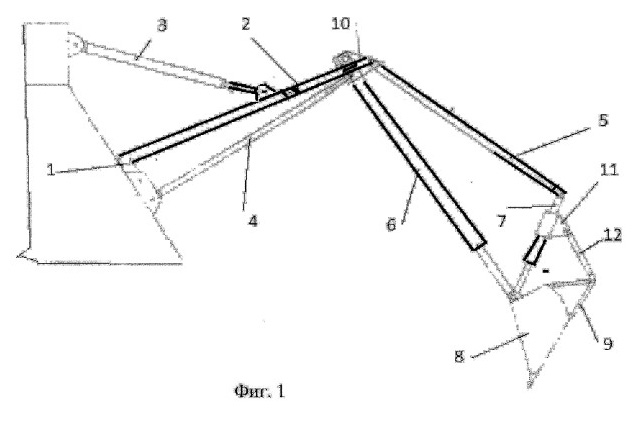

Рабочее оборудование гидравлического экскаватора с составными стрелой и рукоятью, содержащее ковш, отличающееся тем, что стрела разделена на основание стрелы и тягу стрелы, которые соответственно управляются гидроцилиндром управления основанием стрелы и гидроцилиндром управления тягой стрелы, а рукоять разделена на тягу рукояти, нижний гидроцилиндр-рукоять и верхний гидроцилиндр-рукоять, при этом тяга стрелы, гидроцилиндр управления тягой стрелы, тяга рукояти и нижний гидроцилиндр-рукоять соединены кронштейном, ковш выполнен с двухзвенником и закреплен на нижнем и верхнем гидроцилиндрах-рукоятях, при этом на верхнем гидроцилиндре-рукояти закреплена накладная проушина для крепления гидроцилиндра поворота ковша, шток которого крепится к двухзвеннику, шарнирно укрепленному на ковше.
