Рабочее оборудование модульной дорожной машины-ресайклера

Формула полезной модели

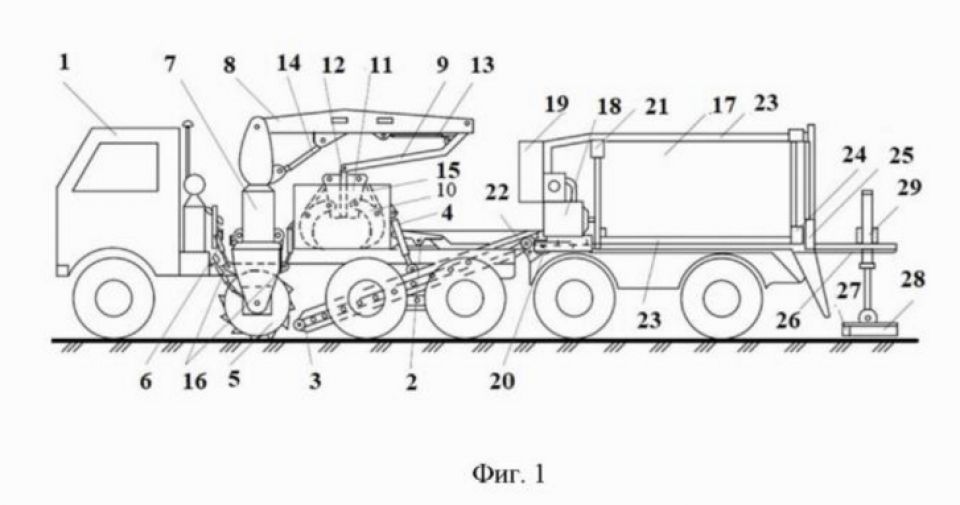

  1. Модульная дорожная машина, состоящая из шасси пневмоколёсного тягача с бортовым кузовом и устройством для стабилизации поперечной устойчивости транспортных средств, отличающаяся тем, что в задней части бортового кузова находится седельно-сцепное устройство, а в передней - рабочее оборудование модуля манипулятора, состоящее из поворотной колонки, стрелы, рукояти, захватов, закрепленных на раме с подвеской, которые управляются с помощью гидроцилиндров управления, а с помощью седельно-сцепного устройства к пневмоколёсному тягачу с бортовым кузовом подсоединяется полуприцеп, оборудованный модулем смесительной установки, который состоит из бункера для щебня, емкостей для битума и воды, смесителя битума и воды, компрессора, силовой установки трубопроводов для транспортировки щебня и битумной эмульсии, смесительной головки, рукава для подачи смеси, сзади которого на раме установлен модуль укладчика, состоящий из вибробруса, питающегося от силовой установки, выглаживающих плит, управляемых гидроцилиндрами, и который соединен с полуприцепом шарнирно с помощью двузвенников и гидроцилиндров управления.
  2. Модульная дорожная машина по п. 1, отличающаяся тем, что вместо захватов имеется возможность установки грейферного ковша для выполнения земляных работ и работ с сыпучими материалами.
