224720
A01B35/18
Заявка: 2023126795, 18.10.2023
Опубликовано: 2.4.2024. Бюл. № 10
Авторы: В.В. Кузнецов, Д.А. Безик, В.А. Безик, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
РАБОЧИЙ ОРГАН ДЛЯ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПОЧВЫ
Формула полезной модели

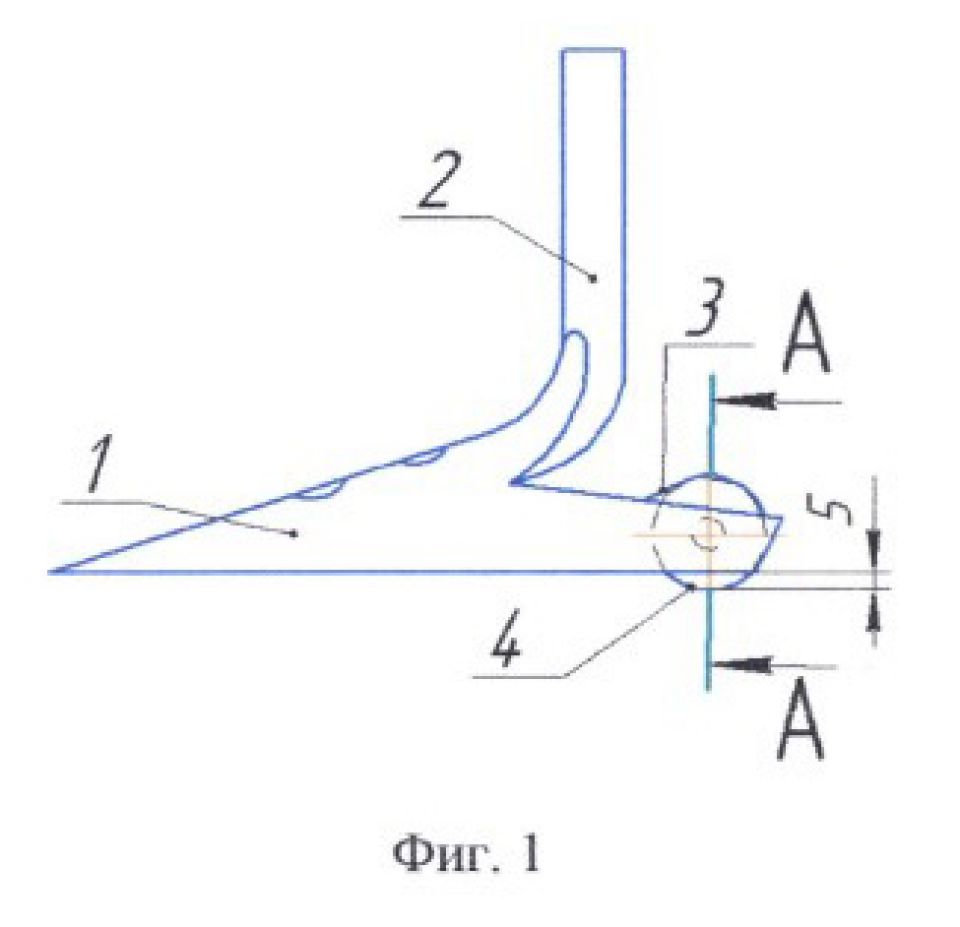

Рабочий орган для поверхностной обработки почвы, состоящий из лемеха, стойки, расположенной горизонтально между крыльями лемеха планки из листовой стали треугольной формы с загнутым вниз передним концом и крепежными отверстиями, отличающийся тем, что планка имеет на противоположном к направлению движения конце штампованную глухую нишу полуцилиндрической формы выпуклостью вверх, не доходящую торцами на 1 сантиметр до боковых краев планки, прилегающая к нише спереди часть планки сопрягается с верхней частью поверхности ниши по касательной под углом α=30° к горизонту, в нишу помещен приваренный к оси гладкий полый цилиндрический каток радиусом Rк на 5 миллиметров меньше радиуса Rн окружности внутренней поверхности полуцилиндрической ниши, ось которого горизонтально расположена с возможностью вращения в подшипниках скольжения, приваренных к крыльям лемеха, а задняя часть планки загнута в сторону поверхности катка.
