224057
A01B13/14
Заявка: 2023128832, 7.11.2023
Опубликовано: 14.3.2024. Бюл. № 8
Авторы: В.В. Кузнецов, Д.А. Безик, В.А. Безик, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
РАБОЧИЙ ОРГАН ГЛУБОКОРЫХЛИТЕЛЯ
Формула полезной модели

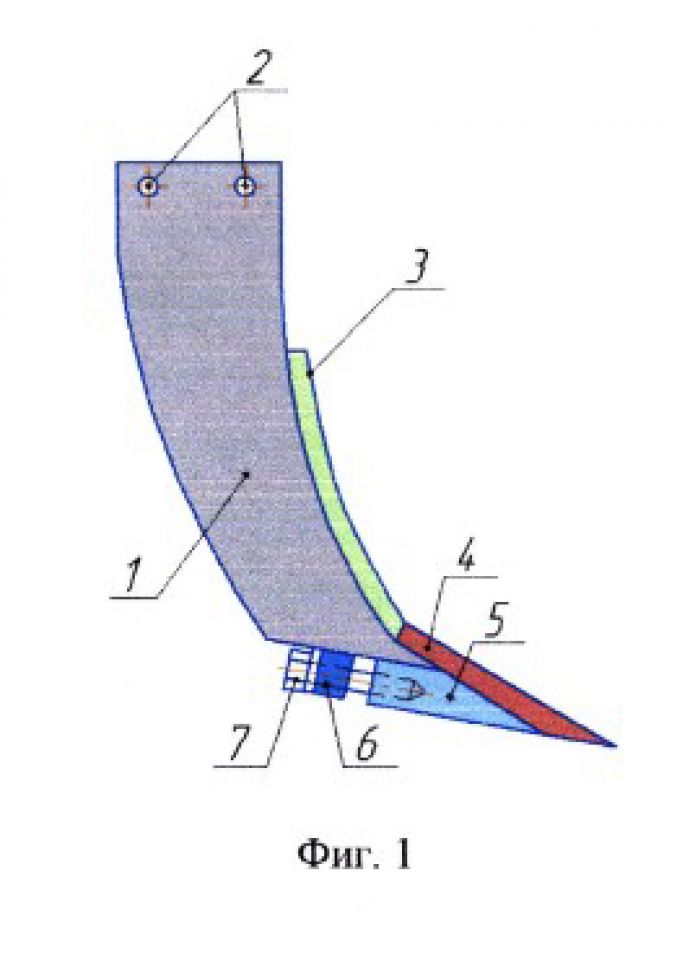

Рабочий орган глубокорыхлителя, включающий несущую стойку с плоским треугольным на виде сбоку носком, обтекатель круглого сечения с треугольным концом, приваренный к фронтальной плоскости стойки, установленное с натягом на носке стойки плоское долото V-образной формы, состоящее из верхнего и нижнего плоских элементов, сваренных между собой с углом раствора, равным углу при вершине треугольного носка стойки, натяг долота обеспечивается болтом, проходящим через втулку, закрепленную в нижней части стойки, и вворачиваемым в резьбовое отверстие нижнего плоского элемента долота, при этом между втулкой и нижним плоским элементом долота существует зазор 3-5 мм, а верхний плоский элемент долота имеет треугольный вырез, в который входит треугольный конец обтекателя, отличающийся тем, что обтекатель приварен к стойке своей нижней, движущейся в почве частью, а верхняя его надпочвенная часть пространственно плавно отогнута вбок и назад относительно направления движения.
