Рабочий орган культиватора

Формула полезной модели

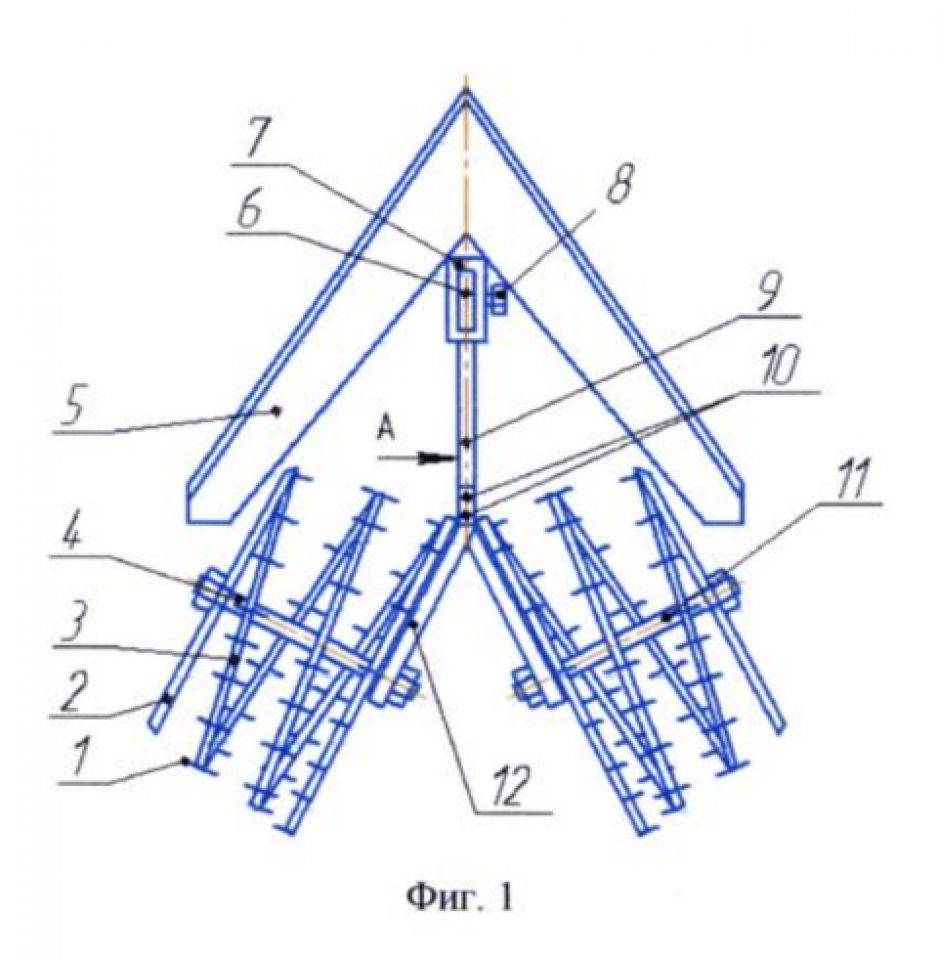

Рабочий орган культиватора, включающий стойку, стрельчатую лапу, кронштейн, установленный на стойке с возможностью его вертикального перемещения вдоль стойки, жестко закрепленный в кронштейне держатель с осью, на оси с возможностью свободного вращения установлены рыхлитель и отвал, рыхлитель выполнен спиральным в виде усеченного конуса, витки которого уменьшаются в направлении от держателя к отвалу, рыхлитель расположен между отвалом и держателем, а наименьший диаметр витка спирали рыхлителя равен диаметру отвала, отличающийся тем, что имеется второй рыхлитель, аналогичный первому, установленный симметрично относительно продольной оси симметрии рабочего органа, на дополнительном держателе, прикрепленном к основному держателю двумя хомутами, обращенная к кронштейну часть основного держателя выполнена в виде дугообразно изогнутой на виде сбоку пластины из пружинной стали, а на витках спирального рыхлителя имеются шпоры в виде пальцев круглого сечения, приваренные с внешней стороны витков в направлении образующих конуса.
