219672
A01B39/20
Заявка: 2022135168, 29.12.2022
Опубликовано: 31.7.2023. Бюл. № 22
Авторы: С.М. Сычев, А.В. Кубышкин, В.В. Кузнецов, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА ДЛЯ МЕЖДУРЯДНОЙ ОБРАБОТКИ ГРЕБНЕЙ

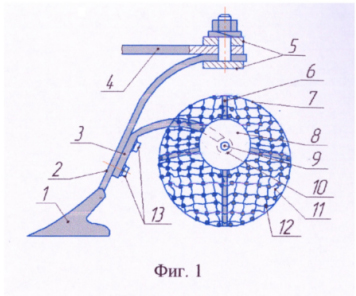

Рабочий орган культиватора для междурядной обработки гребней, включающий стрельчатую лапу 1, криволинейную стойку 2 с ножевидной частью внизу и прямоугольного сечения вверху, прикрепленный к стойке 2 криволинейный держатель 3 в виде пластины из пружинной стали и прикрепленный к держателю 3 с возможностью вращения рыхлитель, отличающийся тем, что держатель прикреплен к тыльной стороне двумя шпильками 13, рыхлитель представляет собой два ротационных барабана, приваренных к общей оси 9, прикрепленной в подшипнике 10 к держателю 3, собранных методом сварки каждый из двух дисков 7, 8 разного диаметра и четырех уголков 6 в пространственную фигуру в виде усеченного конуса, обтянутых поверх уголков полотном 11 сетчатой бороны, приваренным к ним точечной сваркой зубьями 12 наружу, и направленных дисками 8 меньшего диаметра в противоположные стороны.
