220916
A01B39/18, A01B39/26
Заявка: 2023112188, 11.5.2023
Опубликовано: 11.10.2023. Бюл. № 29
Авторы: В.В. Кузнецов, Х.М. Исаев, К.Д. Дашков, А.С. Лосинков, Н.А. Лаптева
Патентообладатель: ФГБОУ ВО "Брянский государственный аграрный университет"
РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА ДЛЯ МЕЖДУРЯДНОЙ ОБРАБОТКИ

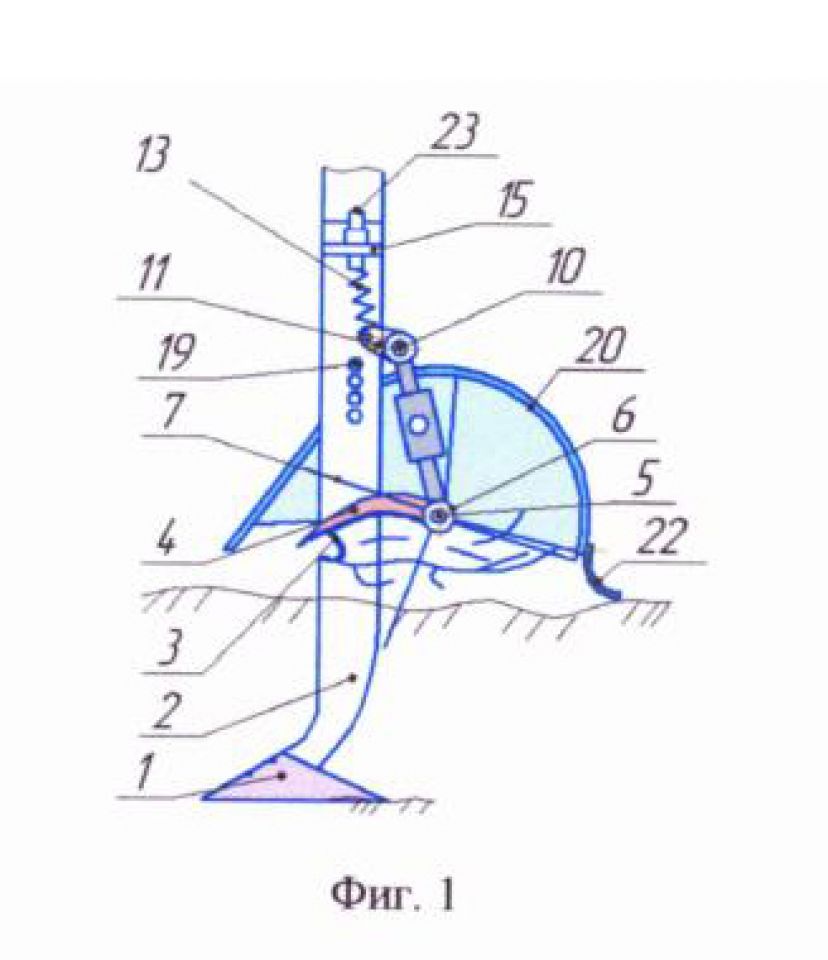

Рабочий орган культиватора для междурядной обработки, включающий лапу, стойку лапы трапециевидного сечения, сужающегося против направления движения, имеющую горизонтальную проточку с серрейторной заточкой профилем усеченного эллипса, рыхлитель в виде двух горизонтально установленных на общей оси с двух сторон от стойки с возможностью вращения и снятия катков с иглами, установленными на его поверхности рядами и имеющими на конце пластины трапециевидной формы с режущими лезвиями, механизм соединения оси катков со стойкой, содержащий горизонтальный шарнир с подпружиненными относительно стойки кулачками, две пружины с устройствами регулирования усилия сжатия, симметрично расположенные с боковых сторон стойки, шарнирно соединенные в верхней части с уголковыми кронштейнами, приваренными к боковым поверхностям стойки, а своей нижней частью шарнирно соединенные с кулачками, ось горизонтального шарнира прикреплена с возможностью вращения к тыльной поверхности стойки подшипниками скольжения, радиально установленный на внутреннем конце левого катка вплотную к стойке нож серповидной формы с серрейторной заточкой лезвия, отличающийся тем, что поверх катков с иглами прикреплены к стойке резьбовыми соединениями с возможностью перестановки по высоте в отверстиях защитные кожухи-стеблеподъемники, передняя по ходу культиватора часть поверхности которых прямолинейная в поперечном сечении с углом наклона к горизонту 20°, верхняя и задняя части охватывают катки концентрично траектории движения концов пластин трапециевидной формы с режущими лезвиями, а к задней части приклепана прорезиненная лента.
